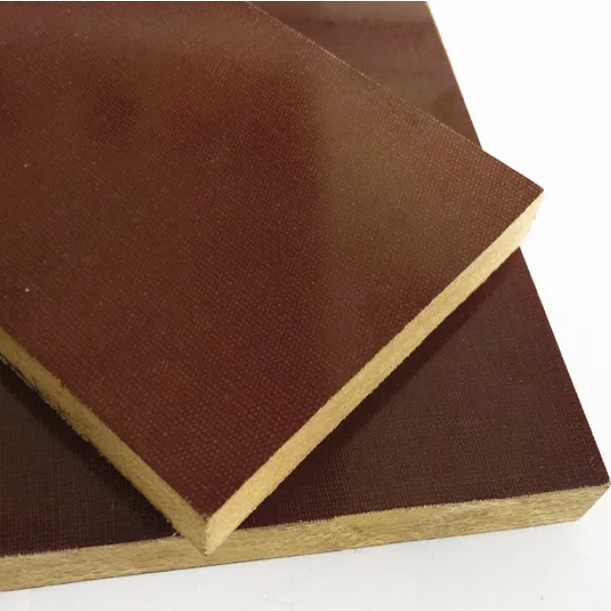

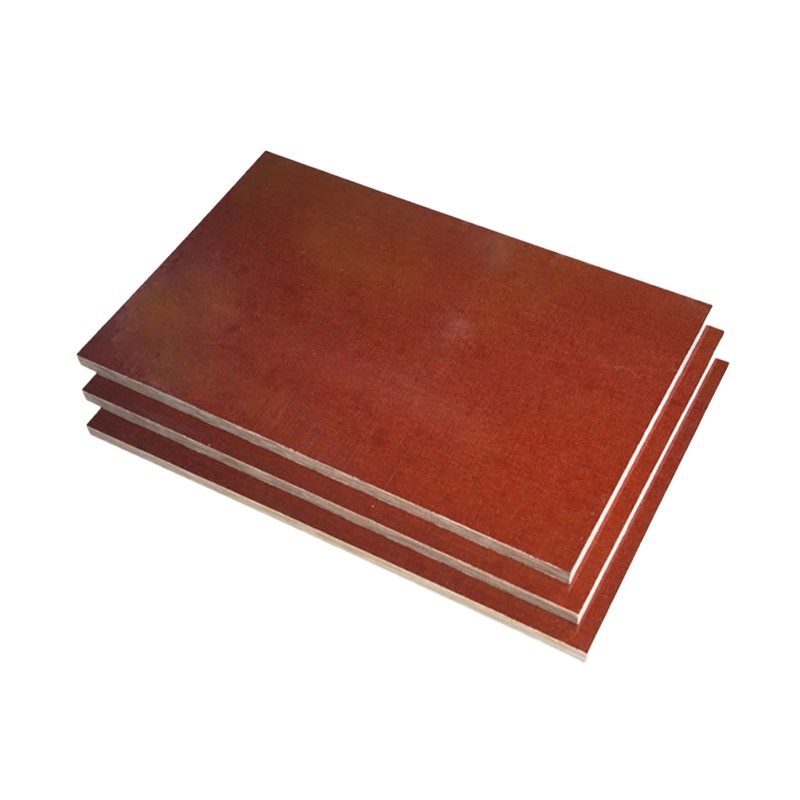

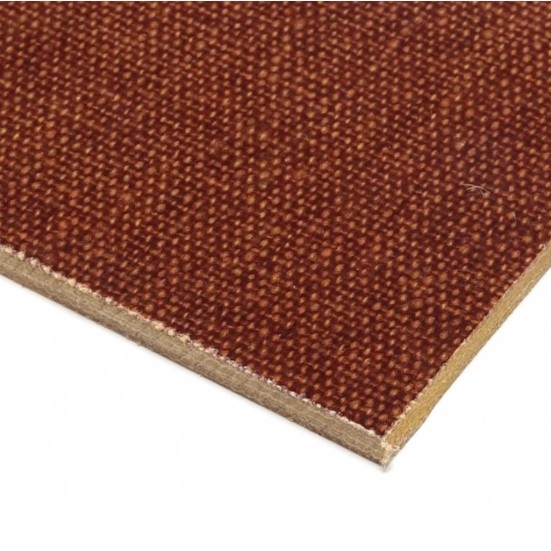

La feuille de tissu en coton phénolique de qualité Hanyao utilise un tissu en coton (généralement des déchets de coton pelucheux, du fil de coton ou de la toile de coton) comme matériau de renforcement. Cela lui confère des propriétés différentes de celles des panneaux en fibre de verre. La résine phénolique est utilisée comme adhésif. Le tissu en coton est imprégné de résine phénolique, puis durci et moulé par chauffage et pression. Il est souvent appelé « panneau de bakélite » ou « panneau de résine phénolique ».
Dans les normes NEMA, il appartient aux séries XX et LE. Il est généralement brun, noir ou brun foncé, avec une surface lisse et une texture « chaude » unique, contrairement à la texture de verre « froide » du FR-4. Il a une excellente usinabilité, est facile à effectuer des opérations d'usinage telles que le tournage, le fraisage, le perçage, le rabotage et le meulage, et provoque une usure minimale des outils de coupe pendant l'usinage.
Le faible coût des matières premières (tissu en coton et résine phénolique) et le processus de fabrication mature en font un prix très compétitif. En résumé, il s'agit d'un stratifié industriel peu coûteux, facile à traiter et polyvalent qui allie isolation et résistance mécanique. Son utilisation prévue est très claire : dans les applications où la résistance thermique, les performances électriques haute fréquence et les exigences de résistance ne sont pas élevées, il sert de composant mécanique et isolant pouvant être produit en série et fabriqué rapidement.
| Article | Nom du paramètre | Exigences | Méthode d'essai |
| Propriétés mécaniques | Densité | 1,30 - 1,40 g/cm³ | ASTM D792 |
| Résistance à la traction | 60 - 100 MPa | ASTM D638 | |
| Résistance à la flexion | 80 - 150 MPa | ASTM D790 | |
| Résistance aux chocs | 0,6 - 1,2 J/cm² | ASTM D256 | |
| Résistance à la compression | 150 - 250 MPa | ASTM D695 | |
| Dureté Rockwell | M100 - 115 | ASTM D785 | |
| Propriétés thermiques | Résistance à la chaleur à long terme | 90 - 105 °C | - |
| température de déformation thermique | 115 - 130 °C | ASTM D648 | |
| Qualité ignifuge | UL 94 HB | UL94 | |
| Coefficient de dilatation linéaire | 20 - 30 ppm/°C | ASTM D696 | |
| Conductivité thermique | 0,15 - 0,25 W/(m·K) | ASTM C177 | |
| Propriétés électriques | Rigidité diélectrique | 10 - 20 kV/mm | ASTM D149 |
| Résistivité volumique | 10⁹ - 10¹¹ Ω·cm | ASTM D257 | |
| Résistivité superficielle | 10¹⁰ - 10¹² Ω | ASTM D257 | |
| Permittivité relative | 4,5 - 6,0 (1 MHz) | ASTM D150 | |
| Facteur de perte diélectrique | 0,04 - 0,08 (1 MHz) | ASTM D150 | |
| Performance chimique et environnementale | Hygroscopique | Élevé 1,0 - 2,0 % (trempage de 24 heures) | ASTM D570 |
| Résistance chimique | bien |
|
|
| Résistance aux acides/alcalis | Les acides et les bases faibles sont bons à faibles, mais les acides forts et les bases fortes le corroderont. |
|
Avertissement : Les chiffres de performances, les paramètres et les fonctionnalités décrits sont des valeurs typiques dans des conditions de test spécifiques et peuvent varier dans les applications réelles. Ils ne constituent pas une garantie ou une garantie de performance dans toutes les conditions. Les utilisateurs sont responsables de vérifier l'adéquation du produit à l'application prévue.
1. La feuille de tissu en coton phénolique est capable de résister à des températures allant jusqu'à 120 ℃.
2. Les matières premières (tissu en coton et résine phénolique) ont un faible coût.
3. Il a de bonnes propriétés d'isolation électrique
4. Son excellente usinabilité lui permet d'être usiné en pièces mécaniques très complexes.
5. Il peut être transformé en composants structurels mécaniques, tels que des engrenages, des roulements et des joints. Il peut également être utilisé pour fabriquer des bases de relais et d'interrupteurs et des supports isolants, des couvercles d'extrémité de transformateur, des blocs isolants, etc.
