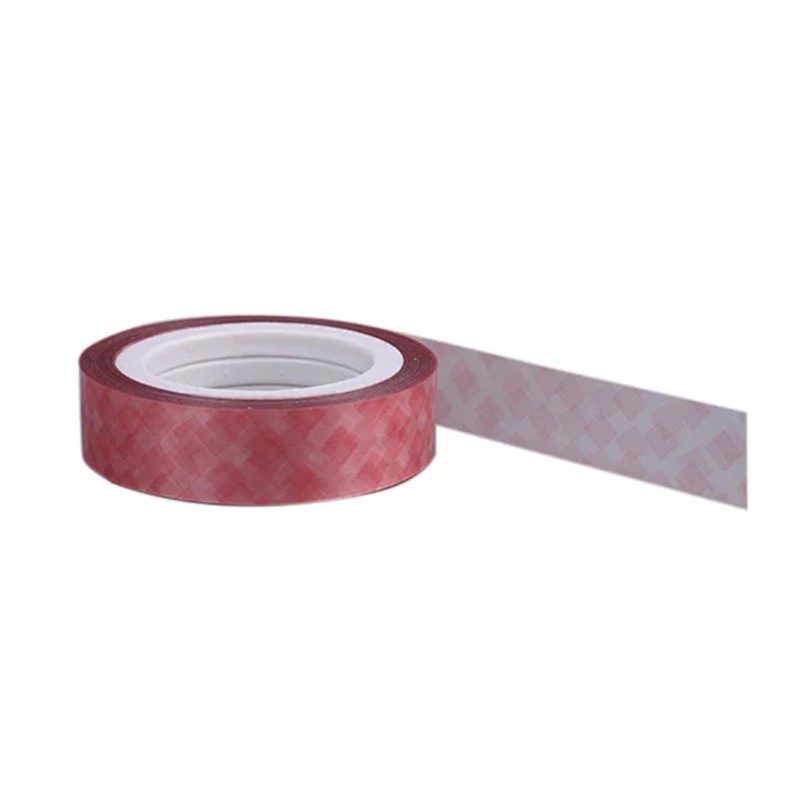

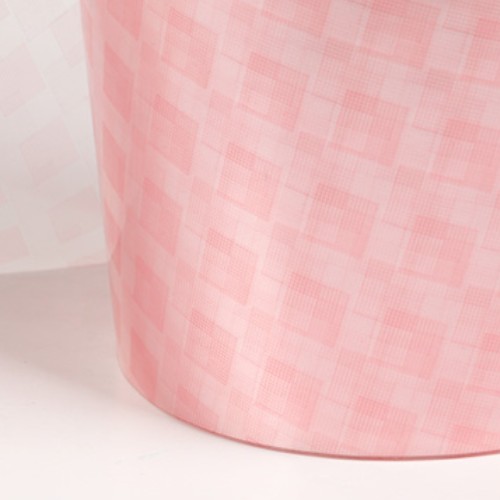

Le film polyester à pois Hanyao Diamond fabriqué en Chine est un matériau isolant fabriqué en enduisant une résine isolante époxy spéciale modifiée selon un motif en losange sur un film polyester électrique et en le cuisant jusqu'à un stade semi-durci. Les films polyester à motif diamant simple face sont normalement secs et ne sont pas complètement durcis, présentant des propriétés de durcissement latentes. La couche de résine adhésive n'est pas répartie uniformément mais plutôt selon un motif de points uniforme en forme de losange.
Les espaces sans revêtement agissent comme des canaux lors de l'application, ce qui est très bénéfique pour la circulation de l'air et la dissipation de la chaleur entre les matériaux isolants, et facilite la pénétration des liquides ou des matériaux isolants gazeux, minimisant ainsi les dommages causés par le corona et les dommages localisés dus au courant. Lorsque la résine adhésive à motif diamant est appliquée, elle fond et durcit à une certaine température et pendant le processus de séchage de la bobine, produisant un effet adhésif.
À mesure que la température augmente et que le temps passe, le produit durcit à nouveau. Cela garantit une liaison fiable entre les couches d'enroulement adjacentes dans une unité d'enroulement fixe. La force adhésive de la résine époxy modifiée est suffisante pour empêcher le déplacement des couches d'enroulement lors d'un court-circuit, garantissant ainsi les propriétés mécaniques et physiques à long terme de la structure isolante.
| Non. | Article | Unité | Exigences | |||
| 1 | Épaisseur du film de base | mm | 0,05 ± 0,005 | 0,07 ± 0,010 | 0,10 ± 0,010 | |
| 2 | Résistance à la traction | Mpa | ≥150 | |||
| 3 | Adhésion sur un seul côté | µm | 15~20 | |||
| 4 | Poids au m² | revêtement simple face | g/cm2 | 76 ± 2 | 102 ± 2 | 144 ± 2 |
| revêtement double face | 82 ± 3 | 108 ± 3 | 150 ± 3 | |||
| 5 | Rétrécissement | % | ≤3 | |||
| 6 | Force électrique | V | ≥6000 | ≥7500 | ≥9000 | |
| 7 | Force de liaison | KPa | ≥35 | |||
Avertissement : Les chiffres de performances, les paramètres et les fonctionnalités décrits sont des valeurs typiques dans des conditions de test spécifiques et peuvent varier dans les applications réelles. Ils ne constituent pas une garantie ou une garantie de performance dans toutes les conditions. Les utilisateurs sont responsables de vérifier l'adéquation du produit à l'application prévue.
1. Le film polyester à pois diamantés est capable de résister à des températures allant jusqu'à 155 ℃.
2. Le durcissement est effectué à 90 ℃ ± 5 ℃ pendant 16 heures ; ou à 110℃±5℃ pendant 6 heures.
3. Il doit être stocké dans un environnement sec, bien ventilé et propre, avec une température ne dépassant pas 25 °C, et doit être protégé des températures élevées et de la lumière directe du soleil.
4. La durée de conservation est de six mois. Si la force de liaison est testée après la durée de conservation et réussit le test, le produit peut toujours être utilisé.
5. Il est principalement utilisé pour l'isolation intercalaire et tour à tour dans les transformateurs et transformateurs d'instruments à l'hexafluorure de soufre.
