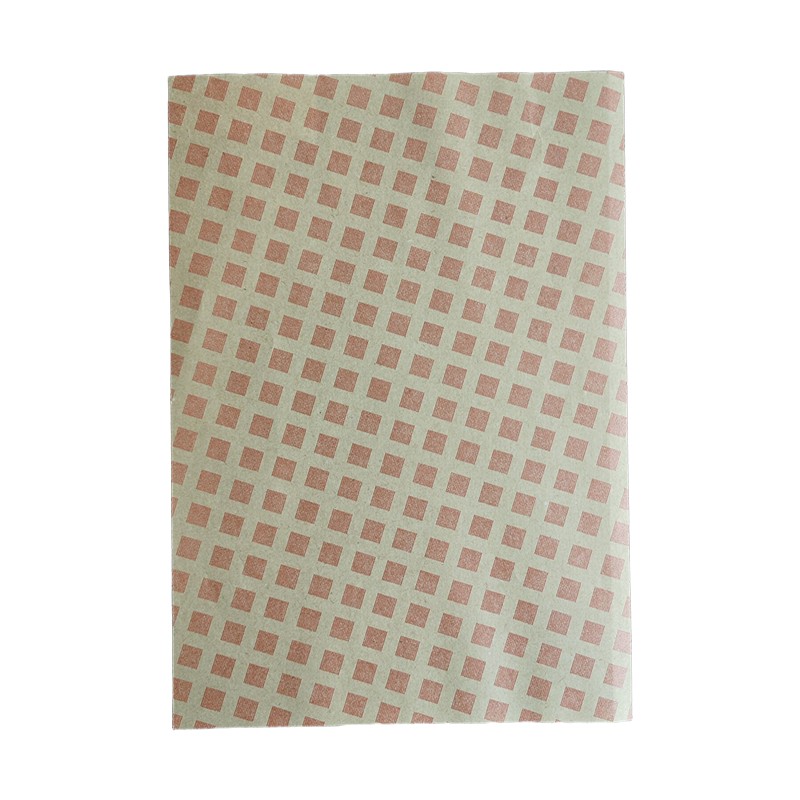

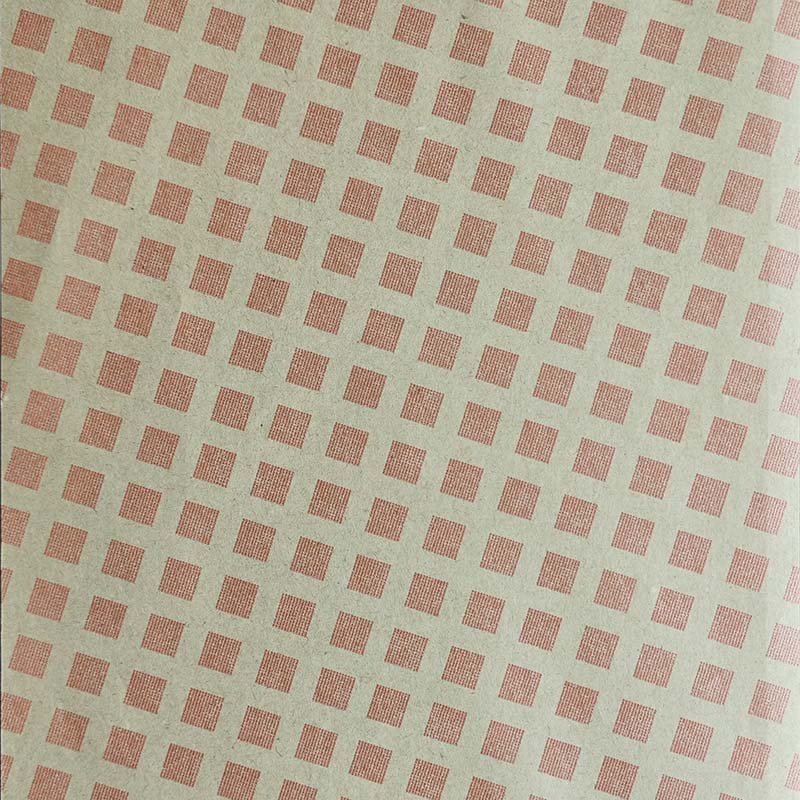

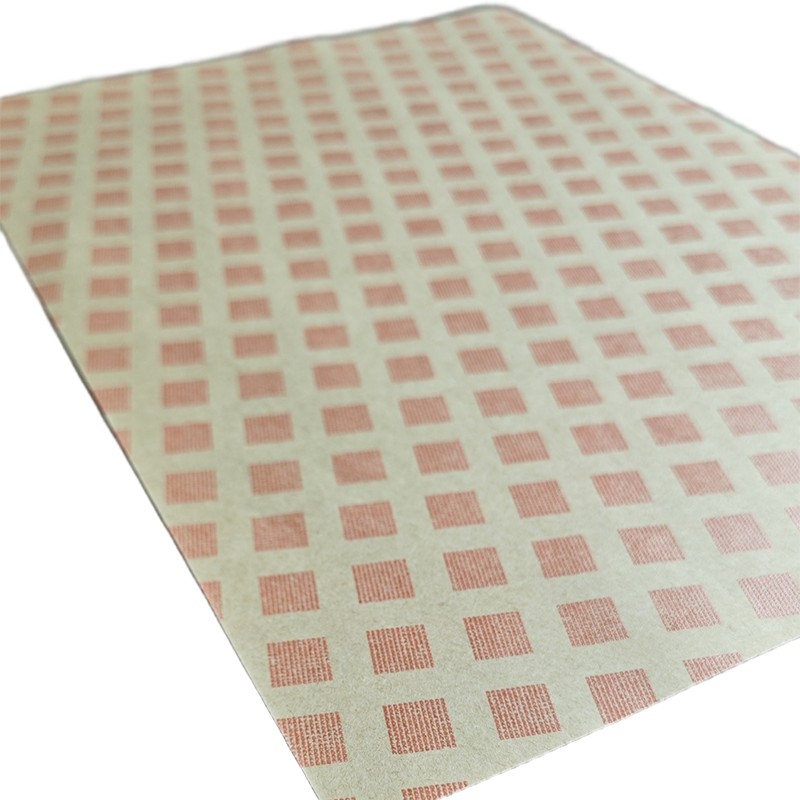

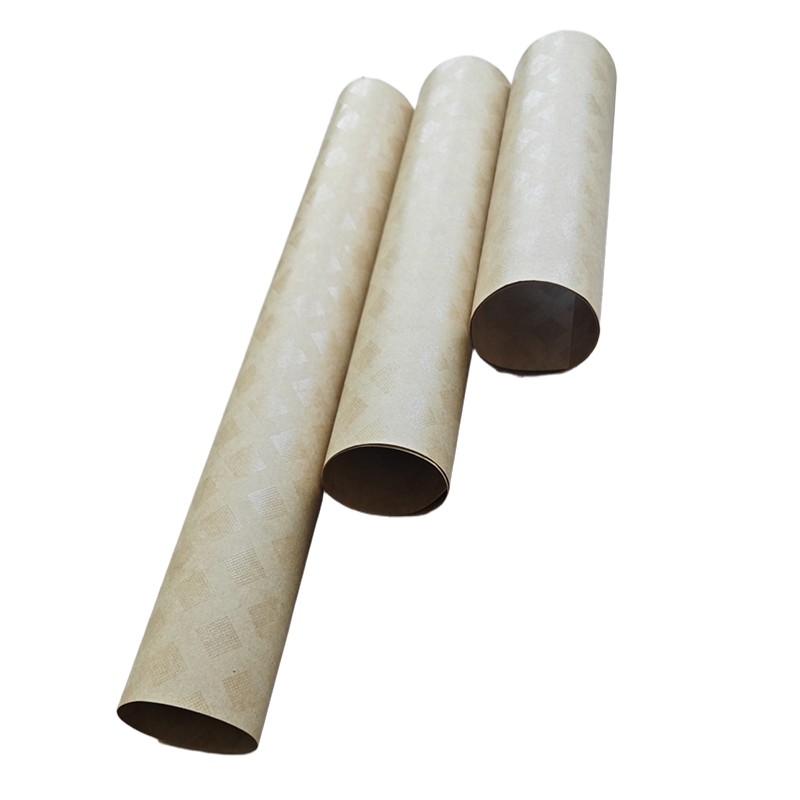

En tant que fournisseur de papier à pois diamant, Hanyao fournit à nos clients des solutions raisonnables. Il est également connu sous le nom de DDP ou Diamond Pattern Paper (DPP), est un matériau isolant intercalaire composé de papier isolant haute performance comme matériau de base et recouvert d'une résine époxy modifiée spéciale selon un motif en forme de losange. Après avoir été chauffée, la résine époxy va fondre et se lier aux bobines et aux conducteurs, ce qui assure la bonne résistance mécanique des enroulements du transformateur.
| Article | Unité | Taille | |||||||||||
| Épaisseur nominale | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Épaisseur et écart | mm | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Densité | g/cm3 | 0,85~1,10 | |||||||||||
| Épaisseur d'adhésion sur un seul côté | µm | 6~12 | |||||||||||
| Humidité | ％ | 4.0~8.0 | |||||||||||
| Teneur en cendres | ％ | ≤1,0 | |||||||||||
| Conductivité de l'extrait d'eau | mS/m | ≤10 | |||||||||||
| PH de l'extrait aqueux | － | 6,5 ~ 8,5 | |||||||||||
| Absorption d'huile | ％ | ≥20 | |||||||||||
| Force de liaison | Normale | kPa | ≥650 | ||||||||||
| 100 ℃ ± 2 ℃ | ≥400 | ||||||||||||
| Résistance à la traction | MARYLAND | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Élongation | MARYLAND | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Résistance à la déchirure | MARYLAND | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Résistance électrique | Dans les airs | KV | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| Dans l'huile | ≥4,40 | ≥7,00 | ≥9.00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Pollution de l'huile du transformateur | － | Pas de pollution（∆tanδ＜0,001） | |||||||||||
Avertissement : Les chiffres de performances, les paramètres et les fonctionnalités décrits sont des valeurs typiques dans des conditions de test spécifiques et peuvent varier dans les applications réelles. Ils ne constituent pas une garantie ou une garantie de performance dans toutes les conditions. Les utilisateurs sont responsables de vérifier l'adéquation du produit à l'application prévue.
1. Le papier à pois diamant Hanyao est fabriqué à partir de pâte 100 % sulfate, avec une grande pureté et une excellente résistance mécanique.
2.Pendant le processus d'utilisation, ce matériau doit être préchauffé à 90 ℃ ± 5 ℃ pendant 3 heures, puis durcir à 125 ℃ ± 5 ℃ pendant 6 heures pour terminer la liaison.
3. Il peut résister à des températures allant jusqu'à 105 ℃.

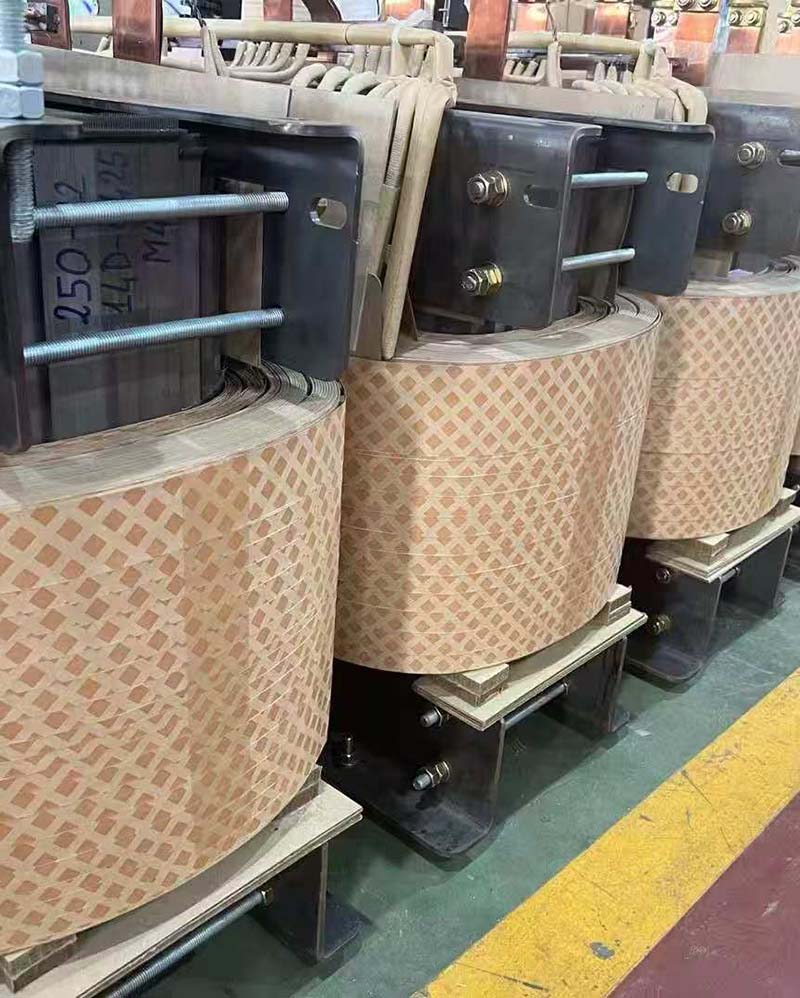

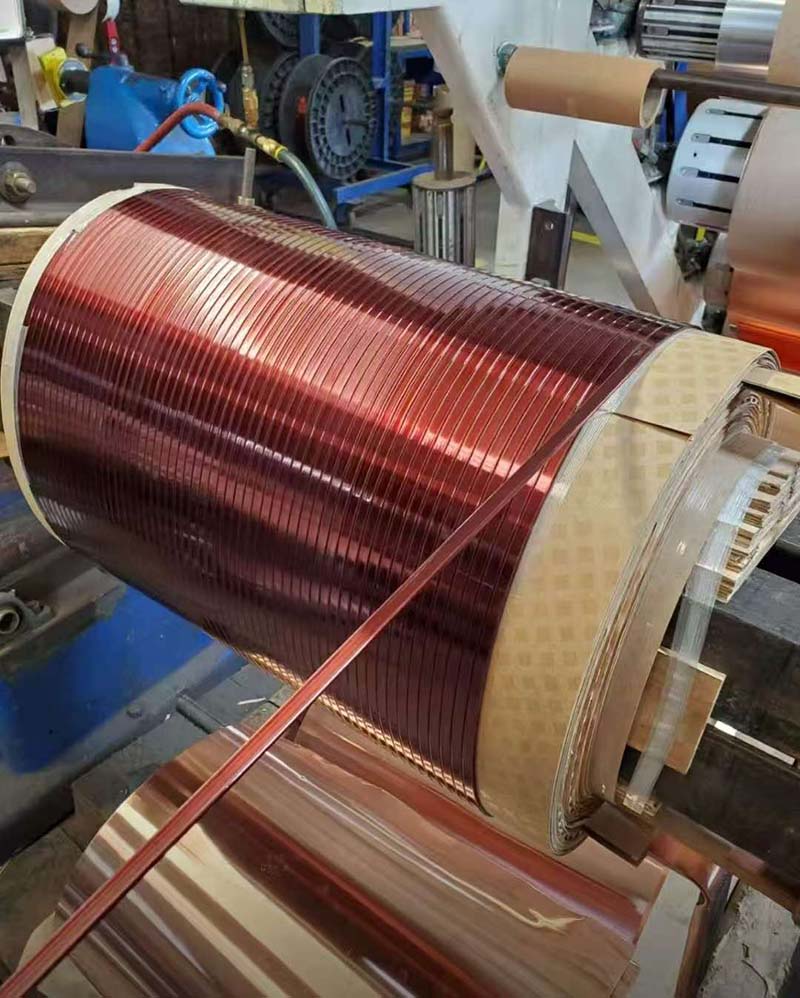

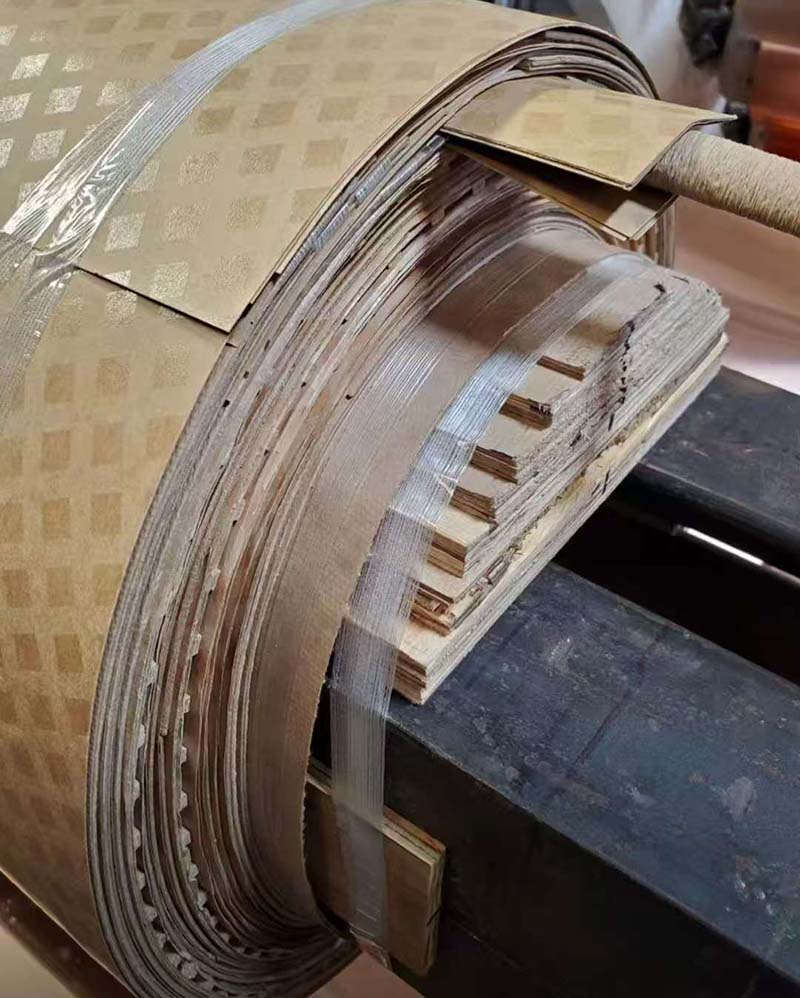

4. Les produits sont largement utilisés dans l'isolation intercouche et l'isolation entre spires des transformateurs de puissance immergés dans l'huile.
