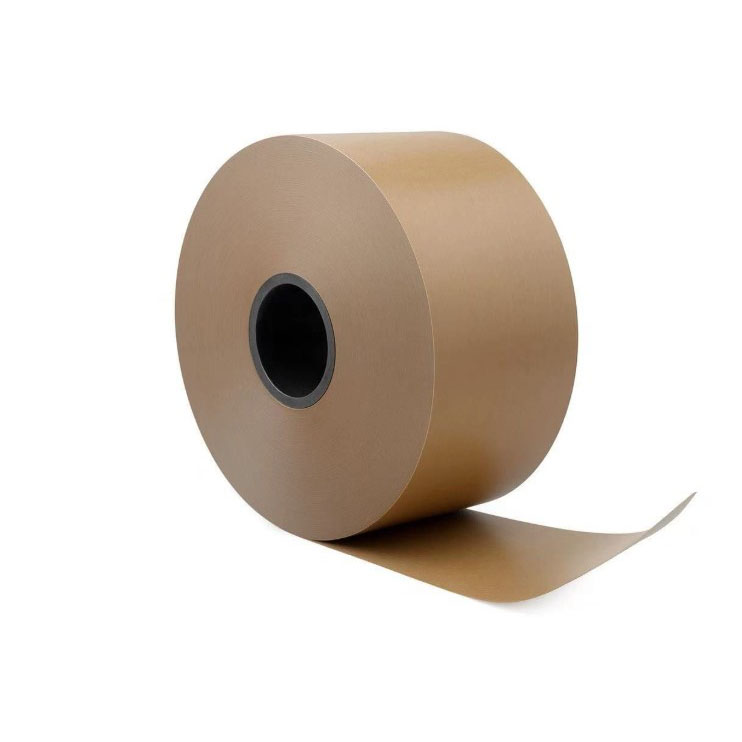

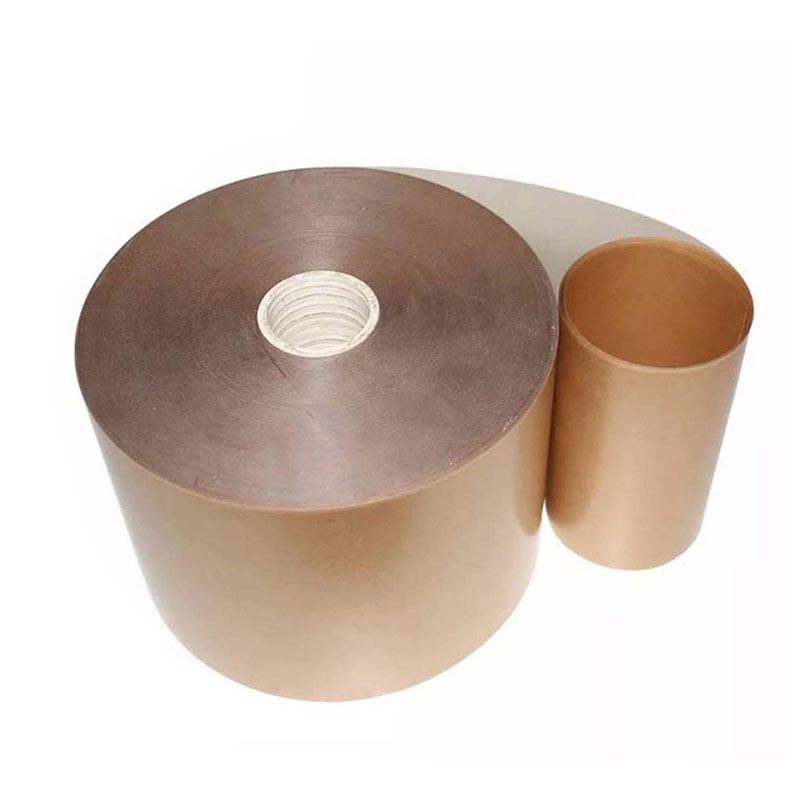

Le papier de condensateur laminé avec un film de polyester Le PMP du fabricant Hanyao est un matériau isolant double ou multicouche formé en liant étroitement du papier de condensateur de cellulose et un film de polyester par des processus spécifiques (tels que le pressage à chaud ou le collage). L'utilisation de papier de condensateur ou de film de polyester seul a ses avantages et ses inconvénients, mais leur combinaison permet d'obtenir « des avantages complémentaires et une annulation mutuelle des inconvénients ».
Le papier pour condensateur a une structure fibreuse poreuse, ce qui facilite la pénétration complète de l'huile isolante (agent d'imprégnation). Cependant, il contient toujours des impuretés et des faiblesses, a une faible résistance corona locale et est sujet au vieillissement. Le film polyester a une résistance électrique extrêmement élevée, une faible perte diélectrique, des propriétés chimiques stables et une bonne résistance corona. Cependant, sa surface est très dense et lisse, ce qui rend difficile la pénétration des agents d'imprégnation. Les minuscules entrefers à l’intérieur sont sujets à une décharge partielle sous haute tension, entraînant une panne.
Après laminage, le film polyester agit comme « agent isolant principal », tandis que le papier condensateur agit comme « canal d'imprégnation », éliminant les faiblesses et améliorant la tension de tenue globale.
| NON. | Article | unité | Valeur | ||||
| 1 | Épaisseur nominale | mm | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Écart d'épaisseur | mm | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Quantitatif nominal et écart | g/m3 | 65 ± 7 | 80 ± 8 | 90 ± 9 | 100 ± 10 | 140 ± 14 |
| 4 | Résistance à la traction (longitudinale) | N/10mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Tension de claquage | Kv | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Adhérence normale | Pas de superposition | |||||
| 7 | Adhésion thermique (130 ± 2 ℃ 10 min) | Pas de superposition, pas de mousse, pas de flux de colle | |||||
| 8 | Rétrécissement(%) | <3 | |||||
Avertissement : Les chiffres de performances, les paramètres et les fonctionnalités décrits sont des valeurs typiques dans des conditions de test spécifiques et peuvent varier dans les applications réelles. Ils ne constituent pas une garantie ou une garantie de performance dans toutes les conditions. Les utilisateurs sont responsables de vérifier l'adéquation du produit à l'application prévue.
1. Le papier condensateur laminé avec un film polyester PMP est capable de résister à des températures allant jusqu'à 130 ℃.
2. Il a une bonne résistance mécanique et des propriétés diélectriques
3. Il sera durci à une température minimale de 120 ℃ pendant 6 heures ou de 120 ℃ pendant 2 heures à ℃, ou 1,5 heure à 160 ℃.
4. Il est principalement utilisé pour couler des transformateurs de tension, des moteurs spéciaux de classe E et d'autres équipements électriques.
