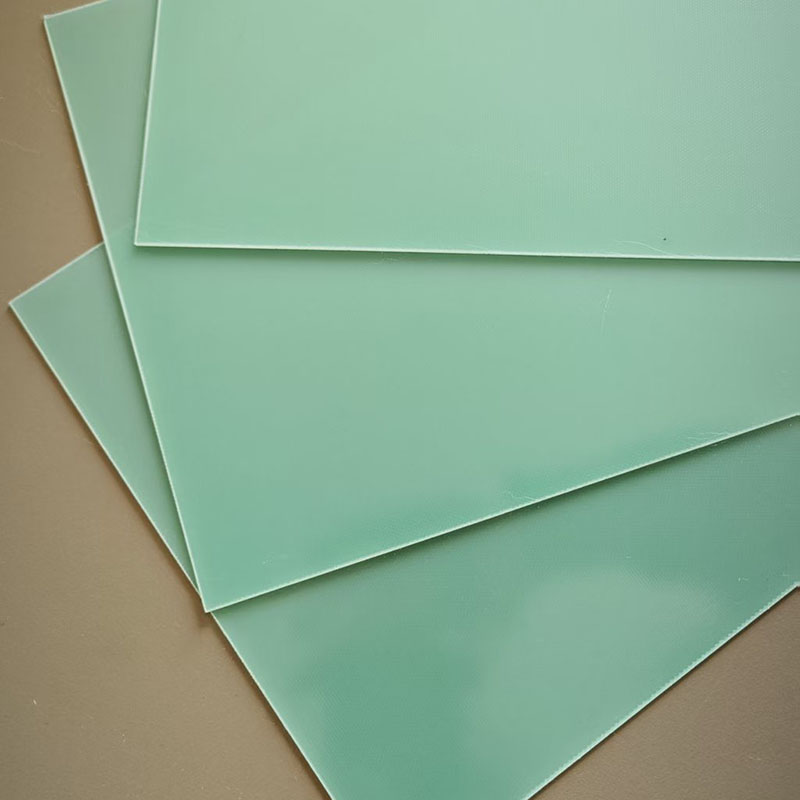

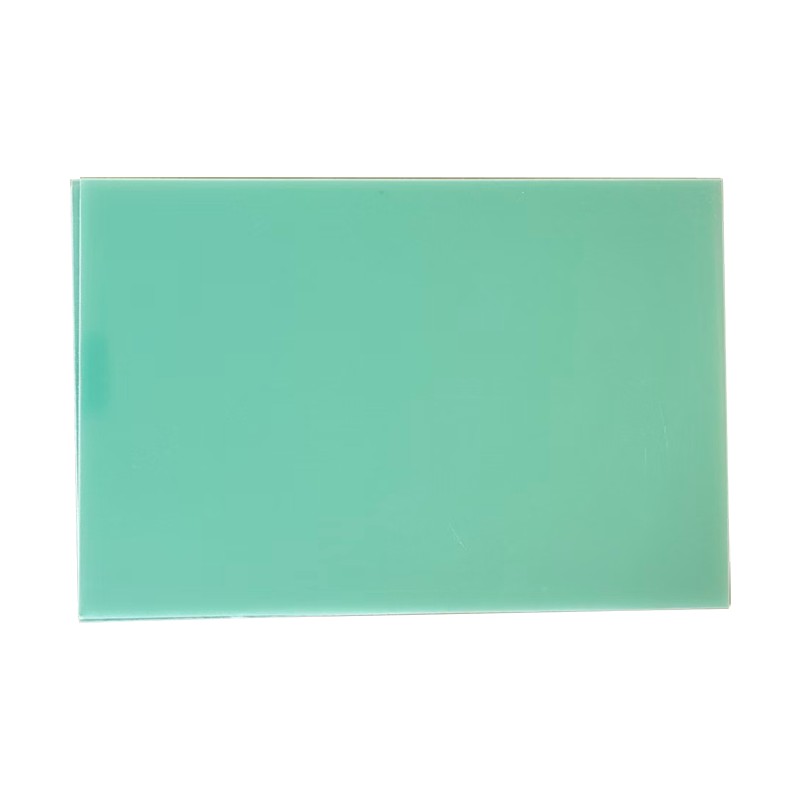

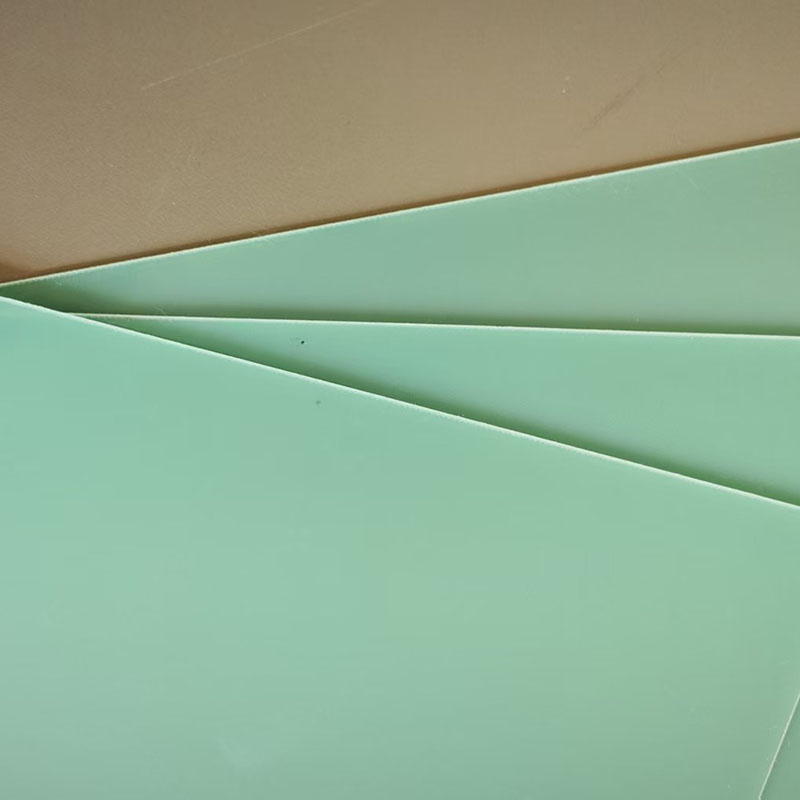

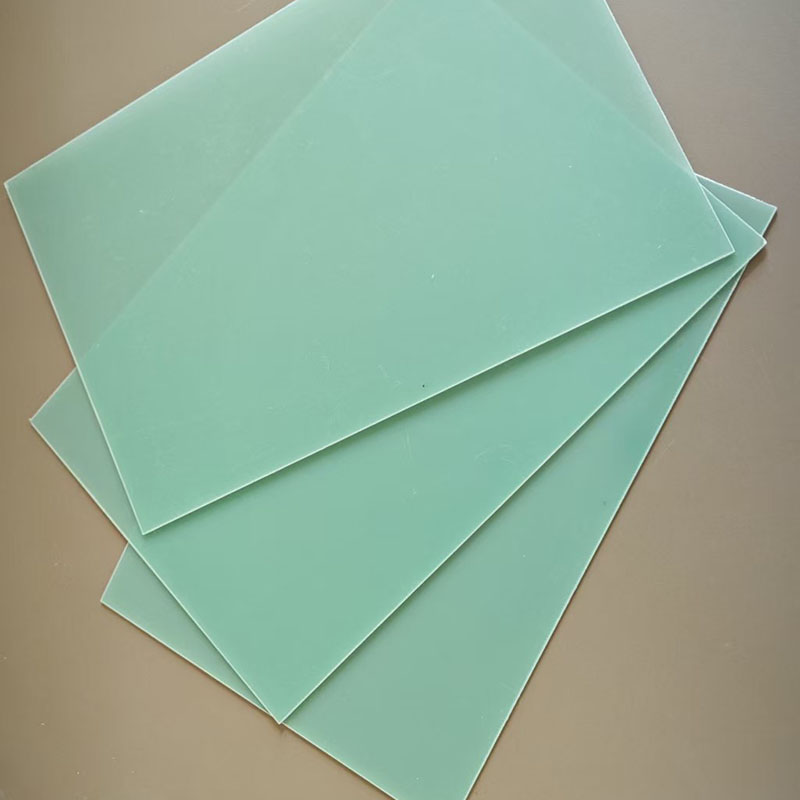

La feuille de fibre de verre époxy FR4 d'isolation électrique fournie par l'usine Hanyao est un matériau stratifié composite fabriqué en imprégnant un tissu de fibre de verre de qualité électronique (verre E) avec de la résine époxy comme adhésif et en le durcissant par pressage à chaud. Il est généralement translucide à vert opaque (la couleur de la résine époxy ignifuge), mais il est également disponible en jaune, bleu, blanc et d'autres couleurs. La surface est lisse. Le panneau en fibre de verre époxy FR4 présente d'excellentes propriétés mécaniques, propriétés diélectriques et stabilité thermique.
Le tissu en fibre de verre lui confère une résistance mécanique élevée, le rendant résistant à la flexion et à la déformation, et offrant un excellent support et fixation aux composants électroniques. Ses changements dimensionnels sont minimes dans diverses conditions environnementales (telles que les variations de température et d'humidité), garantissant la précision du circuit. Le panneau époxy FR-4 est un matériau d'ingénierie composite à haute résistance, hautement isolant, ignifuge, résistant à la chaleur, facile à traiter et à faible coût. Il s’agit du principal matériau utilisé dans la fabrication de cartes de circuits imprimés rigides, qui soutiennent l’ensemble de l’industrie électronique moderne.
| Article | Nom du paramètre | Exigences | Méthode d'essai |
| Propriétés mécaniques | Densité | 1,80 - 1,90 g/cm³ | - |
| Résistance à la flexion | ≥ 400 MPa | IPC-4101/GB/T 4722 | |
| Résistance à la traction | ≥ 300 MPa | CIB-4101 | |
| Module élastique | ≥ 20 GPa | - | |
| Coefficient de Poisson | ~0,18 | - | |
| Propriétés thermiques | Résistance à la chaleur à long terme | 130 - 150 °C | - |
| température de déformation thermique | ≥ 130 °C | ASTM D648 | |
| Température de transition vitreuse | 130 - 180 °C (Tg)Tg moyenne : 135-150°CTg élevée : 170-180°C | DSC/TMA | |
| Température de décomposition thermique | > 320 °C (Td5%) | TGA | |
| Coefficient de dilatation linéaire | 13 - 18 ppm/°C (axe X-Y)60 - 80 ppm/°C (axe Z | IPC-TM-650 | |
| Conductivité thermique | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Propriétés électriques | Rigidité diélectrique | ≥ 40 kV/mm | ASTM D149 |
| Résistivité volumique | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Résistivité superficielle | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Permittivité relative | 4,2 - 4,8 (1 MHz / 1 GHz) | ASTM D150 | |
| Facteur de perte diélectrique | 0,015 - 0,025 (1 MHz/1 GHz) | ASTM D150 | |
| Ignifugation et autres propriétés | Qualité ignifuge | UL 94 V-0 |
|
| Hygroscopique | 0,1% - 0,2% (Les propriétés électriques et la Tg diminuent après absorption d'eau.) | ASTM D570 | |
| Résistance chimique | Excellent |
|
|
| Processabilité | Excellent |
|
Avertissement : Les chiffres de performances, les paramètres et les fonctionnalités décrits sont des valeurs typiques dans des conditions de test spécifiques et peuvent varier dans les applications réelles. Ils ne constituent pas une garantie ou une garantie de performance dans toutes les conditions. Les utilisateurs sont responsables de vérifier l'adéquation du produit à l'application prévue.
1. La feuille de fibre de verre époxy FR4 d'isolation électrique est capable de résister à des températures allant jusqu'à 130 ℃.
2.Sa résistance aux flammes est UL 94-V0.
3. Il a une excellente résistance mécanique et le tissu en fibre de verre offre une résistance et une stabilité dimensionnelle extrêmement élevées, ce qui le rend approprié comme composant structurel et de support.
4. Il a une résistance d'isolation élevée, une résistivité de volume élevée et une résistivité de surface élevée, ce qui peut isoler efficacement le courant et éviter les courts-circuits.
5. Il est utilisé comme armoire de distribution, l'appareillage comprend des cloisons d'isolation de jeu de barres, des supports, des grilles d'extinction d'arc ou des cloisons isolantes, des cadres et des supports dans les transformateurs.
