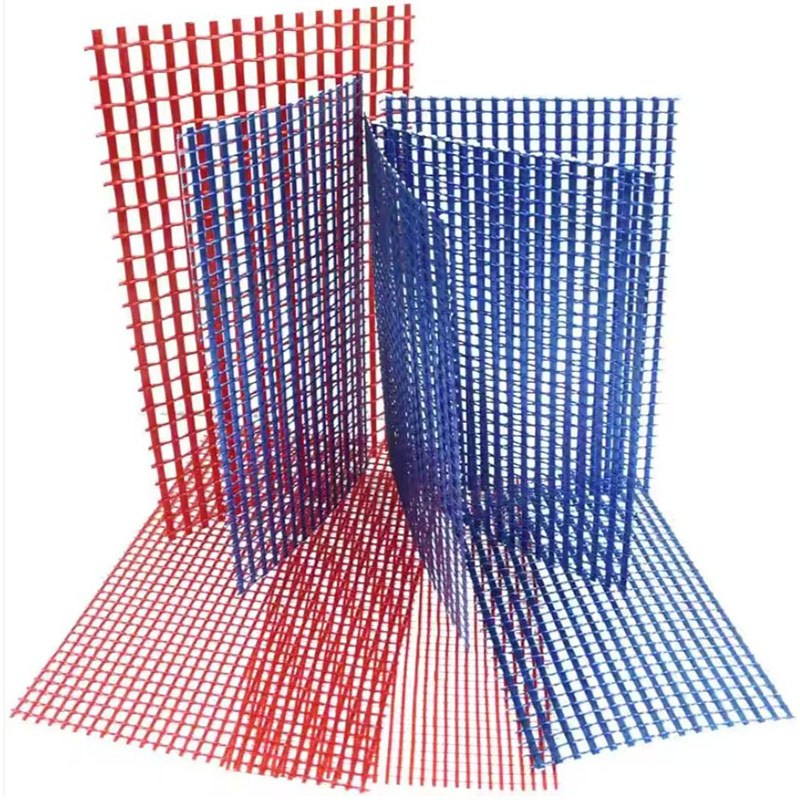

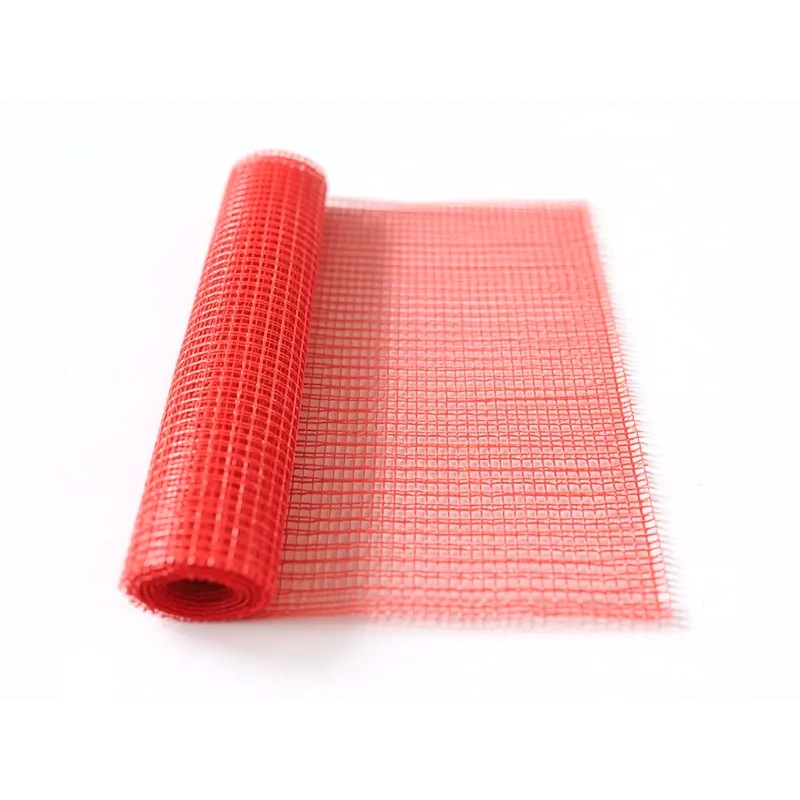

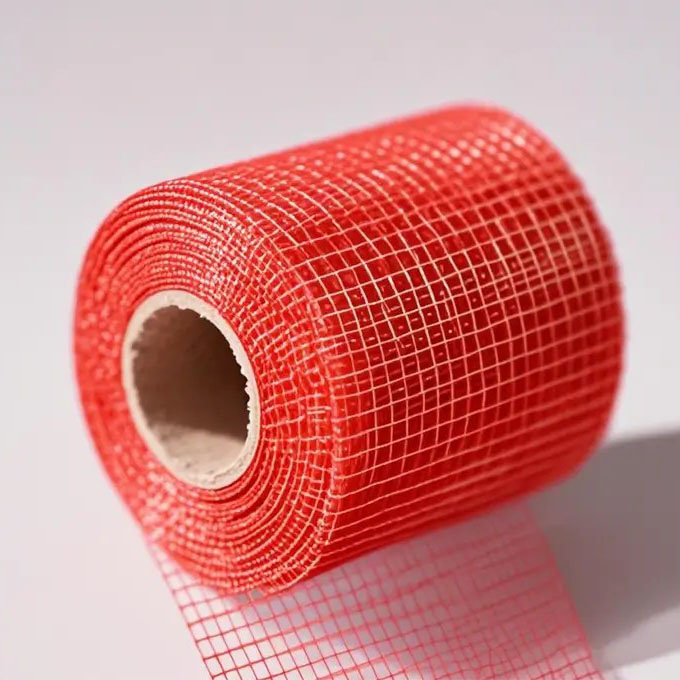

Le tissu de maille de fibre de verre époxy d'isolation électrique de l'usine Hanyao a des exigences techniques strictes, de la fibre de verre sans alcali (verre E) doit être utilisée et son revêtement époxy doit être parfaitement compatible avec le système de résine époxy utilisé pour le moulage du transformateur. Il doit être capable de résister à la température de durcissement élevée de la résine époxy (généralement > 100 ℃) et à la température de fonctionnement à long terme du transformateur.
Après avoir enveloppé, rembourré ou posé un treillis époxy entre les couches d'enroulement et coulé de la résine époxy, le treillis agit comme l'acier d'armature dans le béton armé, offrant une forte résistance à la traction et résistant efficacement à l'expansion radiale et à la compression axiale des enroulements sous des forces électromagnétiques.
| Article | Nom du paramètre | Exigences | Méthode d'essai |
| Propriétés mécaniques | Poids par unité de surface | 80 - 200 g/m² | GB/T 9914.3 |
| Taille du maillage | 2 mm x 2 mm ~ 5 mm x 5 mm | - | |
| Épaisseur | 0,08 - 0,20 mm | ASTM D1777 | |
| Résistance à la traction (chaîne/trame) | ≥ 1000N/25mm | ASTM D5035 | |
| Élongation | ≤ 3% | ASTM D5035 | |
| Propriétés thermiques | Résistance à la chaleur à long terme | 155 - 180 °C | - |
| Analyse thermogravimétrique (ATG) | ≤ 1% à 200°C | - | |
| Propriétés électriques | Tension de claquage | ≥ 35 kV/mm | ASTM D149 |
| Résistivité volumique | ≥ 1,0 x 10¹⁴ Ω·cm | ASTM D257 | |
| Résistivité superficielle | ≥ 1,0 x 10¹⁴ Ω | ASTM D257 | |
| Permittivité relative | 4,5 - 5,5 (50 Hz) | ASTM D150 | |
| Facteur de perte diélectrique | ≤ 0,02 (50 Hz) | ASTM D150 | |
| Performance chimique et environnementale | Inflammabilité | Non | - |
| Résistance chimique | Excellent | - | |
| Compatibilité résine | Excellent | - |
Avertissement : Les chiffres de performances, les paramètres et les fonctionnalités décrits sont des valeurs typiques dans des conditions de test spécifiques et peuvent varier dans les applications réelles. Ils ne constituent pas une garantie ou une garantie de performance dans toutes les conditions. Les utilisateurs sont responsables de vérifier l'adéquation du produit à l'application prévue.
1. Le tissu à mailles en fibre de verre époxy pour isolation électrique est capable de résister à des températures allant jusqu'à 150 ℃ et 180 ℃.
2. Il a une résistance à la traction radiale et axiale extrêmement élevée.
3. Il a une rigidité diélectrique élevée, capable d'isoler de manière fiable les enroulements et les spires haute et basse tension.
4. Sa résistance à la chaleur garantit au transformateur une durée de vie pouvant aller jusqu'à plusieurs décennies.
5. Son application principale dans les transformateurs de type sec est d'améliorer la résistance mécanique et l'isolation des enroulements.
