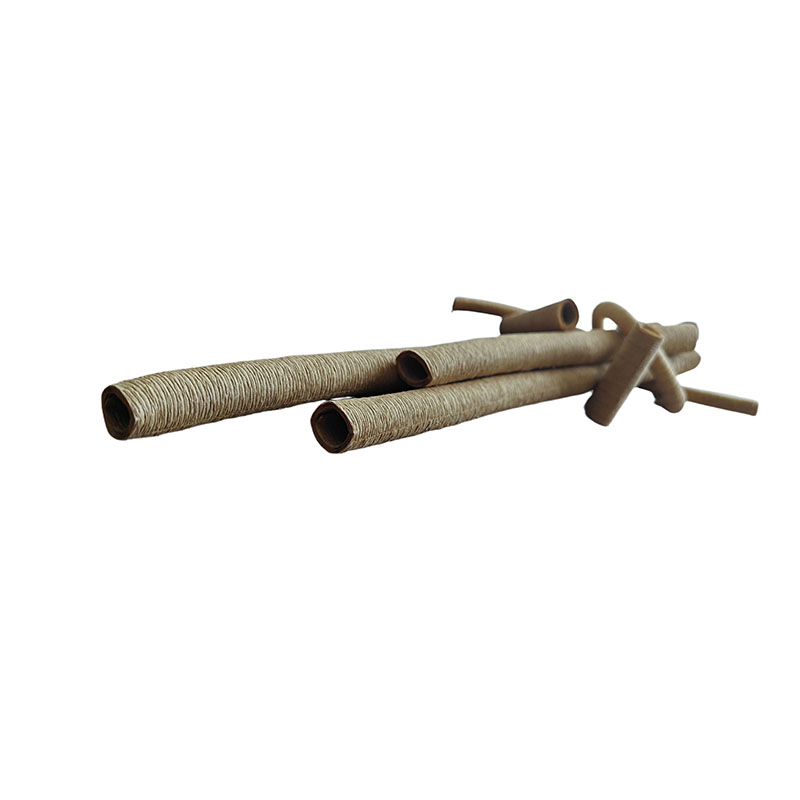

La fiabilité structurelle et opérationnelle des transformateurs immergés dans l'huile dépend entièrement de l'intégrité de leurs réseaux d'isolation internes. Lorsque les transformateurs haute tension fonctionnent sous des contraintes thermiques et électriques continues, les conducteurs internes nécessitent des barrières flexibles à haute diélectrique qui peuvent se plier sans s'effondrer. Nous analysons comment leTube de papier crêpe d'isolation électrique, fabriqué parHanyao, constitue un élément fondamental des systèmes d'isolation solides modernes. Nous examinons la chimie de ses matières premières, son comportement mécanique en flexion physique, ses interactions chimiques avec l'huile de transformateur et ses paramètres de fabrication spécifiques pour démontrer comment il maximise la durée de vie opérationnelle des transformateurs.
Les transformateurs de puissance haute tension sont soumis à des champs électriques fluctuants, à des cycles thermiques intenses et à des forces mécaniques sévères lors des courts-circuits. Les fils de connexion internes et les conducteurs de connexion sortant des enroulements actifs de la bobine doivent parcourir des chemins complexes pour atteindre les traversées de borne.
L’utilisation de matériaux isolants rigides le long de ces voies crée d’importantes vulnérabilités opérationnelles. Les tubes rigides se fissurent souvent sous l'effet des vibrations mécaniques ou se déforment lors de l'assemblage, entraînant une défaillance localisée de l'isolation. Lorsqu’un espace se forme dans la couche isolante, des décharges partielles peuvent se développer, dégradant rapidement l’huile du transformateur environnante et provoquant des pannes catastrophiques du système.
Pour surmonter ces défis physiques, les ingénieurs transformateurs spécifient la haute flexibilitéTube de papier crêpe d'isolation électriqueproduit parHanyao. Ce composant flexible fournit une barrière diélectrique continue et très uniforme qui s'adapte parfaitement aux fils conducteurs internes incurvés sans se fissurer ni se tordre sous une contrainte physique sévère.
La performance à long terme d'unTube de papier crêpe d'isolation électriquedépend directement de la pureté de ses matières premières. Toute contamination chimique ou agent de blanchiment résiduel dans la structure du papier accélérera le vieillissement chimique lorsqu'il sera exposé à l'huile chaude du transformateur.
Pour éviter une dégradation prématurée, leHanyaoL’usine de fabrication insiste sur l’utilisation de pâte de résineux à l’acide sulfurique non blanchie de première qualité. Cette matière première spécifique conserve ses fibres de cellulose naturelle longues et denses, ce qui confère au tube de papier fini ses propriétés physiques exceptionnelles :
• Haute résistance à la traction : les longues fibres de cellulose répartissent les charges mécaniques uniformément sur la paroi du tube, lui permettant de résister à des tensions élevées lors d'une installation manuelle ou d'une manipulation en machine.
• Résistance supérieure à la déchirure : les structures organiques non blanchies résistent naturellement à la déchirure et au fendillement lorsqu'elles sont soumises à des courants de fluide élevés ou à des forces mécaniques changeantes à l'intérieur de la cuve du transformateur.
• Neutralité chimique : L'élimination des produits chimiques de blanchiment préserve la stabilité moléculaire du papier, garantissant qu'il ne libère pas d'ions nocifs ou de composés acides qui pourraient dégrader l'huile du transformateur environnante.
Le principal avantage de l'utilisation d'unTube de papier crêpe d'isolation électriqueau lieu d'un manchon rigide standard en papier ou en plastique, c'est son excellente flexibilité. Cette flexibilité provient d'un processus de crêpage contrôlé, qui introduit des plis et des vagues microscopiques dans le papier isolant de base avant qu'il ne soit enroulé en tube.
Lorsqu'un technicien plie le tube pour suivre un rayon de conducteur serré, les plis de crêpe microscopiques sur le bord extérieur se dilatent doucement pour absorber la contrainte de traction. En même temps, les plis du rayon intérieur se compriment proprement. Ce comportement permet au tube de conserver un diamètre intérieur parfaitement rond sans pincement ni rupture de paroi, garantissant que le conducteur interne en cuivre reste entièrement isolé et protégé tout au long du coude.
Les matériaux cellulosiques solides et les huiles diélectriques liquides fonctionnent ensemble pour isoler les transformateurs immergés dans l'huile. LeTube de papier crêpe d'isolation électriquejoue un rôle clé dans la maximisation de cette interaction.
La conception micro-crêpée confère au tube en papier une surface nettement plus grande par rapport aux manchons plats en papier kraft standard. Lorsqu'elles sont immergées dans la cuve du transformateur, les structures en papier poreux fonctionnent comme une éponge organique, absorbant et retenant de grands volumes d'huile isolante. Cet assemblage de papier saturé d'huile bloque les chemins conducteurs formés par les traces d'impuretés dans le fluide, retardant ainsi le vieillissement du matériau et permettant au système de résister à des contraintes élevées du champ électrique.
Étant donné que le papier crêpe saturé d'huile retient un volume élevé d'huile directement contre la surface du conducteur, il facilite un transfert de chaleur efficace loin des fils de cuivre chauds. Cet effet de refroidissement abaisse la température de fonctionnement localisée du transformateur, protégeant ainsi le cadre isolant de classe A (105 °C) des claquages thermiques pendant les périodes de charge de pointe.
La fabrication de transformateurs industriels nécessite une conformité dimensionnelle précise pour garantir que les composants isolants s'adaptent parfaitement aux fils de cuivre. De petites variations de taille peuvent créer de dangereux problèmes de jeu interne.
La matrice de spécifications ci-dessous détaille les tolérances d'ingénierie standard maintenues tout au long de laHanyaochaîne de production.
| Paramètre structurel | Métrique de dimension calibrée | Base de référence en matière de tolérance technique |
| Diamètre intérieur (ID) | Gamme de 4 mm à 68 mm | Variation de précision de ± 0,5 mm |
| Épaisseur de paroi (T) | Configurable de 1 mm à 6 mm | Critères d'application de couche uniforme |
| Diamètre extérieur (OD) | Calculé comme ID + 2T | Proportionnel aux configurations personnalisées |
| Longueur standard | Profilés de 1 000 mm à 1 500 mm | Tolérance d'écart de longueur de 20 mm |
| Rigidité diélectrique (T = 1) | Vérifié à 15 Kv minimum | Testé sous stricte immersion dans l'huile |
| Rigidité diélectrique (T = 1,5) | Vérifié à 20 Kv minimum | Testé sous stricte immersion dans l'huile |
| Rigidité diélectrique (≥ 2) | Vérifié à 35 Kv minimum | Testé sous stricte immersion dans l'huile |
| Indice d'endurance thermique | Certifié jusqu'à Classe A (105°C) | Performance opérationnelle à long terme |
| Source du matériau de base | Pâte de résineux non blanchie à l'acide sulfurique | Suivi de la pureté des matières premières |
L'approvisionnement en composants d'isolation fiables est essentiel pour les fabricants mondiaux de transformateurs qui doivent garantir des décennies de fonctionnement sans problème de leurs équipements.
Chaque lot de matériaux isolants fabriqués parHanyaosubit des tests de qualité stricts. À la demande de clients internationaux, nos matériaux sont régulièrement soumis au laboratoire tiers indépendant CEMT pour validation. Ces tests vérifient la rigidité diélectrique, la compatibilité avec l'huile et la stabilité thermique, garantissant ainsi le respect des normes de performance internationales strictes.
Située dans la ville de Suzhou, notre usine de production se trouve à seulement 100 km du port de Shanghai. Cette position géographique stratégique permet une expédition rapide et des délais de livraison fiables pour les acheteurs internationaux. Afin de protéger les produits cellulosiques sensibles lors du transit maritime sur de longues distances, chaque commande est emballée en toute sécurité dans des boîtes en carton robustes et anti-poussière afin de garantir qu'elle arrive complètement sèche et prête à être fabriquée.
Oui. Notre usine de production est équipée de machines automatisées de refendage et d'enroulement, nous permettant de traiter des matériaux de taille normale en diamètres intérieurs et épaisseurs de paroi personnalisés adaptés aux exigences spécifiques de conception de votre transformateur.
Les matériaux cellulosiques absorbent naturellement l’humidité, ce qui réduit leur rigidité diélectrique globale. Pour garantir des performances optimales, l'ensemble noyau isolé doit subir un cycle standard de séchage sous vide et d'imprégnation d'huile avant que le transformateur ne soit rempli et scellé.
Nous proposons une gamme complète de matériaux isolants, vous permettant de vous procurer du papier à pois diamantés, du carton pressé précomprimé, du papier kraft isolant, des films polyester, des films polyimide et des stratifiés flexibles multicouches comme NMN, NHN et AMA dans une seule expédition consolidée.
Une isolation interne stable est la garantie fondamentale d’un fonctionnement sûr et à long cycle des transformateurs immergés dans l’huile haute tension. Les manchons isolants rigides peuvent facilement provoquer une rupture de l'isolation lors de l'assemblage de l'équipement et d'un fonctionnement à long terme, tandis queHanyao tubes de papier crêpe d'isolation électriquerésout parfaitement les problèmes d'isolation en flexion avec une excellente flexibilité, des propriétés diélectriques stables et une bonne compatibilité avec l'huile.
Soutenu par une expérience professionnelle dans la fabrication de matériaux isolants,Hanyaoprend en charge la personnalisation en taille réelle, le contrôle strict de la tolérance dimensionnelle et les tests de qualité tiers. Tous les produits répondent aux normes internationales de l’industrie des transformateurs et nous fournissons des services d’expédition mondiaux rapides en s’appuyant sur des avantages logistiques géographiques supérieurs. Pour acheter de la qualitéTube de papier crêpe d'isolation électriqueet bénéficiez d'une assistance professionnelle en matière de solution d'isolation électrique,Contactez-nousmaintenant pour obtenir des échantillons de matériaux gratuits et un devis personnalisé précis.
