À l’intérieur de chaque transformateur rempli d’huile, une bataille silencieuse contre les pannes électriques est constamment menée. Les enroulements du transformateur transportent des tensions élevées et l'huile circule pour les refroidir et les isoler. Mais le pétrole seul ne suffit pas. Entre les spires des enroulements, entre les enroulements et le noyau, et entre les enroulements et le réservoir, se trouvent des couches d'un matériau humble qui remplit l'une des fonctions les plus critiques de l'ensemble du système : le papier kraft d'isolation électrique. Sans ce document, le transformateur tomberait en panne en quelques minutes. Le papier constitue la barrière diélectrique qui empêche les pannes électriques, et ce, tout en résistant à des températures qui dégraderaient le papier ordinaire en quelques heures. C’est le héros méconnu des matériaux d’isolation électrique sur les transformateurs à huile.
Alors, comment le papier kraft d’isolation électrique répond-il aux besoins généraux d’isolation des transformateurs à huile ? La réponse réside dans une combinaison de propriétés propres à ce matériau. Il possède une rigidité diélectrique élevée, ce qui signifie qu’il peut résister à des tensions élevées sans se briser. Il possède une excellente stabilité thermique, conservant ses propriétés à des températures allant jusqu'à 105°C ou plus. Il a une faible teneur en humidité et résiste à l’absorption de l’humidité, ce qui est essentiel car l’humidité dégrade les performances d’isolation. Il est compatible avec l’huile de transformateur, formant un système d’isolation synergique. Et il est mécaniquement suffisamment solide pour résister aux contraintes de bobinage et d’assemblage. Cet article examinera chacune de ces propriétés en détail technique, expliquant comment le papier kraft d'isolation électrique répond aux exigences exigeantes des transformateurs à huile. Nous fournirons également les spécifications et les données de performances de notre usine, Suzhou Hanyao New Materials Co., Ltd., qui fournitMatériaux d'isolation électrique sur les transformateurs à huileaux fabricants depuis plus d’une décennie.

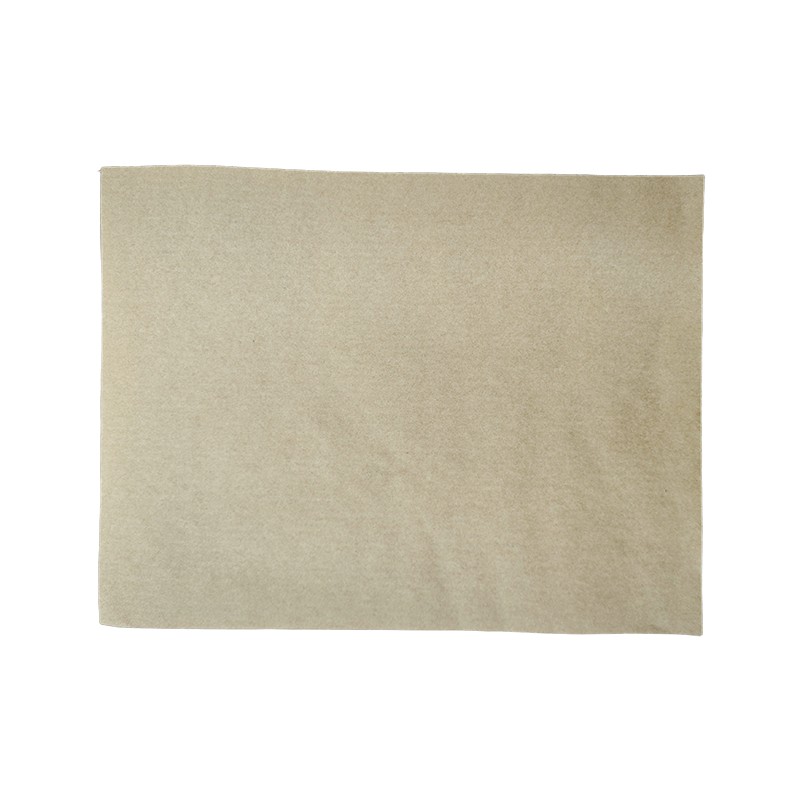

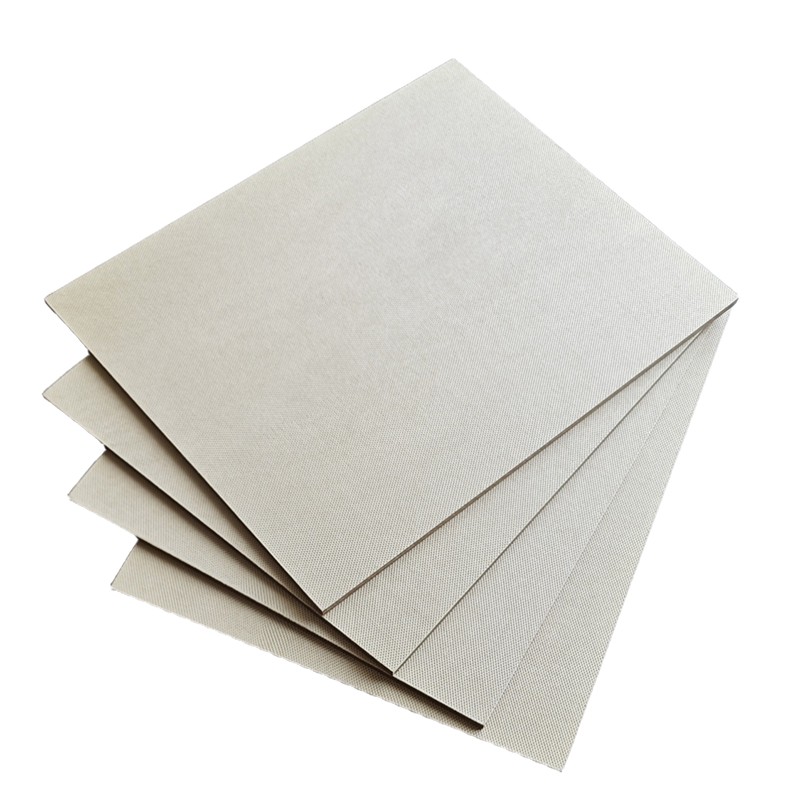

Le papier kraft d’isolation électrique est un type spécialisé de papier fabriqué à partir de pâte de résineux non blanchie selon le procédé de pâte kraft. Le terme « kraft » vient du mot allemand signifiant résistance et décrit avec précision la caractéristique la plus importante du papier. Contrairement au papier ordinaire, fabriqué à partir de fibres courtes et d'additifs chimiques, le papier kraft d'isolation électrique est fabriqué à partir de fibres de cellulose longues et intactes qui forment un réseau dense et imbriqué. Ce réseau offre la résistance mécanique et l'intégrité diélectrique nécessaires à l'isolation des transformateurs. Le papier est produit dans une gamme d'épaisseurs, de 50 micromètres à 250 micromètres, et dans une gamme de grammage, de 60 g/m² à 200 g/m².
La raison pour laquelle le papier kraft d’isolation électrique est devenu la norme pour les transformateurs à huile n’est pas une propriété unique, mais une combinaison de propriétés qu’aucun autre matériau ne peut égaler à un coût comparable. Le papier est un excellent diélectrique, avec une résistance au claquage de 8 à 12 kV/mm une fois sec. Il est thermiquement stable, avec une température de fonctionnement continue de 105°C et une capacité à court terme jusqu'à 120°C. Il est mécaniquement résistant, avec une résistance à la traction de 80 à 120 MPa dans le sens machine. Il est chimiquement compatible avec l’huile de transformateur, formant un système d’isolation synergique supérieur à la somme de ses parties. Et il est facilement disponible, rentable et facile à traiter dans la fabrication de transformateurs. Notre usine àSuzhou Hanyao Nouveaux matériaux Co., Ltd.produit des matériaux d'isolation électrique pour transformateurs à huile depuis plus d'une décennie, et nous avons vu ces propriétés validées dans des milliers d'installations dans le monde.
Le tableau ci-dessous résume les principales propriétés du papier kraft d'isolation électrique et les compare à d'autres matériaux d'isolation de transformateur courants.
| Propriété | Papier kraft | Nomex (aramide) | Film polyester |
| Rigidité diélectrique (kV/mm) | 8 - 12 | 20 - 30 | 100 - 200 |
| Température de fonctionnement continu (°C) | 105 | 220 | 130 |
| Résistance à la traction (MPa) | 80 - 120 | 50 - 80 | 150 - 250 |
| Compatibilité avec l'huile | Excellent | Bien | Équitable |
| Coût | Faible | Haut | Moyen |
| Application typique | Transformateurs de distribution et de puissance | Transformateurs haute température | Condensateurs, applications spéciales |
La domination du papier kraft pour l’isolation électrique n’est pas fortuite. C'est le résultat de décennies de recherche et de développement par les fabricants de papier et les concepteurs de transformateurs. Le papier a été optimisé pour les exigences spécifiques des transformateurs à huile et continue d'être le matériau de choix pour la grande majorité des transformateurs de distribution et de puissance fabriqués aujourd'hui. Dans notre usine, nous sommes fiers de contribuer à cet héritage en produisant des matériaux d'isolation électrique de haute qualité sur des transformateurs à huile qui répondent aux spécifications les plus exigeantes.
La fonction principale du papier kraft d’isolation électrique dans un transformateur à huile est de fournir une barrière diélectrique entre les composants conducteurs. Le papier est enroulé autour des conducteurs en cuivre ou en aluminium qui forment les enroulements du transformateur. Il est également utilisé pour séparer les enroulements du noyau et les uns des autres. La rigidité diélectrique du papier détermine la tension qu’il peut supporter avant de se briser. Lorsqu'une tension est appliquée aux bornes du papier, le matériau se polarise et le champ électrique est réparti sur toute l'épaisseur du papier. Si la tension dépasse la rigidité diélectrique du papier, le matériau se décompose et un chemin conducteur se forme. Cela entraînerait un court-circuit et une panne catastrophique du transformateur.
La rigidité diélectrique du papier kraft isolant électrique est déterminée par sa densité, son épaisseur et sa teneur en humidité. Le papier à plus haute densité a une structure fibreuse plus compacte, ce qui augmente sa rigidité diélectrique. Le papier plus épais présente une tension de claquage plus élevée, mais il est également plus rigide et plus difficile à enrouler. La teneur en humidité est critique : même 1 % d’humidité peut réduire la rigidité diélectrique de 50 % ou plus. C'est pourquoi le papier est séché et imprégné d'huile sous vide avant la mise en service du transformateur. L'huile remplit les vides entre les fibres du papier et déplace l'humidité, rétablissant ainsi la rigidité diélectrique. Le tableau ci-dessous montre la rigidité diélectrique du papier kraft isolant électrique à différents niveaux d'humidité.
| Teneur en humidité (%) | Rigidité diélectrique (kV/mm) | Remarques |
| 0,1 (sec) | 10 - 12 | Typique après séchage sous vide |
| 0.5 | 8 - 10 | Acceptable pour la plupart des applications |
| 1.0 | 5 - 7 | Nécessite un séchage supplémentaire |
| 2.0 | 3 - 4 | Non acceptable pour les transformateurs haute tension |
| 4.0 | 1 - 2 | Grave dégradation |
Dans notre usine, nous fabriquons des matériaux d'isolation électrique sur des transformateurs à huile avec une rigidité diélectrique de 10 à 12 kV/mm à 0,1 % d'humidité. Nous fournissons également un support technique à nos clients pour garantir que le papier est correctement séché et imprégné avant utilisation. Les performances diélectriques du papier sont vérifiées par des tests de routine conformément aux normes CEI 60243 et ASTM D149. Ce contrôle de qualité rigoureux garantit que notre papier kraft d’isolation électrique répond aux exigences exigeantes des transformateurs à huile.
La stabilité thermique du papier kraft d’isolation électrique est un facteur critique pour déterminer la durée de vie d’un transformateur à huile. Le papier est exposé à des températures de fonctionnement continues de 80 à 105°C, avec des excursions à court terme jusqu'à 120°C ou plus en cas de surcharge. Sur une durée de vie de 30 ans, le papier subit une lente dégradation thermique, ce qui réduit sa résistance mécanique et éventuellement sa rigidité diélectrique. Le taux de dégradation est déterminé par la température et la présence d'oxygène et d'humidité. Le papier est classé selon sa classe thermique, qui indique la température maximale de fonctionnement continu. Les classes thermiques les plus courantes pour l'isolation des transformateurs sont A (105°C), E (120°C), B (130°C) et F (155°C).
La dégradation thermique de la cellulose est une réaction chimique du premier ordre. Le taux de dégradation suit l'équation d'Arrhenius, qui indique que le taux de réaction double pour chaque augmentation de température de 8 à 10°C. Cela signifie que la durée de vie du papier est réduite de moitié pour chaque augmentation de 8 à 10°C de la température de fonctionnement. Cette relation constitue la base des courbes de « durée de vie de l'isolation » utilisées dans la conception des transformateurs. La stabilité thermique du papier est améliorée par l'élimination de l'oxygène et de l'humidité pendant le processus de fabrication. L'imprégnation du papier avec de l'huile de transformateur permet également de ralentir la dégradation en excluant l'oxygène. Le tableau ci-dessous montre la durée de vie attendue du papier kraft isolant électrique à différentes températures de fonctionnement.
| Température de fonctionnement (°C) | Durée de vie prévue (années) | Remarques |
| 80 | 50+ | État de fonctionnement normal |
| 95 | 25 - 30 | Température typique du point chaud |
| 105 | 15 - 20 | Cote continue maximale |
| 120 | 5 - 8 | État de surcharge |
| 140 | 1 - 2 | Surcharge d'urgence |
Notre usine de Suzhou Hanyao New Materials Co., Ltd. produit des matériaux d'isolation électrique sur des transformateurs à huile avec une classe thermique de 105°C, et nous pouvons également fournir du papier avec une stabilité thermique améliorée pour les applications à températures plus élevées. Nous effectuons des tests de vieillissement accéléré sur notre papier pour vérifier ses performances thermiques. Lors de ces tests, le papier est vieilli à des températures élevées et sa résistance à la traction et sa rigidité diélectrique sont mesurées à intervalles réguliers. Les résultats sont utilisés pour prédire la durée de vie du papier à des températures normales de fonctionnement. Ces données sont fournies à nos clients pour les aider dans leurs calculs de conception de transformateur.
L’interaction entre le papier kraft d’isolation électrique, l’humidité et l’huile de transformateur est l’un des aspects les plus critiques de la conception de l’isolation des transformateurs. Le papier est hygroscopique, ce qui signifie qu'il absorbe facilement l'humidité de l'air. C'est un problème car l'humidité réduit la rigidité diélectrique du papier et de l'huile. Dans un transformateur, la teneur en humidité du papier doit être maintenue en dessous de 0,5 % en poids pour garantir des performances d'isolation fiables. Pour y parvenir, il faut une combinaison de séchage sous vide et d’imprégnation à l’huile. Pendant le processus de fabrication, le transformateur est chauffé et évacué pour éliminer l'humidité du papier et de l'huile. L'huile est ensuite introduite sous vide, remplissant les vides du papier et chassant toute humidité restante.
La relation entre le papier, l’huile et l’humidité est dynamique. Le papier et l’huile échangent de l’humidité jusqu’à ce qu’ils atteignent l’équilibre. La teneur en humidité d'équilibre du papier dépend de la température et de la teneur en humidité de l'huile. À des températures normales de fonctionnement (80 à 95 °C), le papier absorbe l'humidité de l'huile si la teneur en humidité de l'huile est élevée. C'est pourquoi l'huile doit être conservée au sec. Le tableau ci-dessous montre la teneur en humidité d'équilibre du papier kraft d'isolation électrique à différents niveaux d'humidité et températures d'huile.
| Humidité de l'huile (ppm) | Humidité du papier à 60°C (%) | Humidité du papier à 80°C (%) | Humidité du papier à 100°C (%) |
| 5 | 0.2 | 0.1 | 0.05 |
| 10 | 0.4 | 0.2 | 0.1 |
| 20 | 0.8 | 0.4 | 0.2 |
| 30 | 1.2 | 0.6 | 0.3 |
| 50 | 2.0 | 1.0 | 0.5 |
Dans notre usine, nous fournissons du papier kraft d’isolation électrique avec une teneur en humidité inférieure à 0,5 % tel que fourni. Nous fournissons également un support technique à nos clients pour garantir que le papier est correctement séché et imprégné lors de la fabrication du transformateur. Notre laboratoire de contrôle qualité est équipé pour mesurer la teneur en humidité selon la méthode Karl Fischer et nous testons chaque lot de papier avant expédition. Cela garantit que nos clients reçoivent des matériaux d'isolation électrique sur les transformateurs à huile qui répondent à leurs spécifications d'humidité et fonctionneront de manière fiable dans leurs transformateurs.
La compatibilité mécanique et chimique du papier kraft d’isolation électrique avec l’huile de transformateur et les procédés de bobinage est essentielle pour la fiabilité à long terme du transformateur. Le papier doit être suffisamment résistant mécaniquement pour résister aux contraintes de bobinage et d’assemblage, et il doit être chimiquement stable en présence de l’huile et des matériaux utilisés dans le transformateur. La résistance mécanique est généralement mesurée par la résistance à la traction, la résistance à la déchirure et l'allongement. Le papier doit avoir une résistance à la traction suffisante pour résister à la rupture lors de l'enroulement, et il doit être suffisamment flexible pour épouser la forme des enroulements sans se fissurer. Le tableau ci-dessous présente les propriétés mécaniques typiques du papier kraft isolant électrique.
| Propriété | Valeur typique | Méthode d'essai |
| Résistance à la traction (MD) (MPa) | 80 - 120 | OIN 1924-2 |
| Résistance à la traction (CD) (MPa) | 40 - 60 | OIN 1924-2 |
| Allongement à la rupture (MD) (%) | 2 - 4 | OIN 1924-2 |
| Résistance à la déchirure (mN) | 500 - 800 | OIN 1974 |
| Grammage de base (g/m²) | 60 - 200 | OIN 536 |
| Épaisseur (µm) | 50 - 250 | OIN 534 |
La compatibilité chimique du papier avec l’huile de transformateur est également critique. Le papier ne doit pas libérer de composés nocifs dans l'huile et ne doit pas se dégrader en présence des additifs de l'huile. Le papier est généralement fabriqué à partir de pâte kraft de résineux non blanchie, chimiquement stable et compatible avec l'huile minérale. Le papier peut également être traité avec des additifs, tels que des composés contenant de l'azote, pour améliorer sa stabilité thermique. Dans notre usine, nous testons la compatibilité chimique de notre papier avec l'huile de transformateur conformément à la norme ASTM D3455. Ce test consiste à faire vieillir le papier dans de l'huile à température élevée et à mesurer l'évolution des propriétés de l'huile. Les résultats confirment que nos matériaux d'isolation électrique sur les transformateurs à huile sont chimiquement compatibles avec l'huile de transformateur et n'affecteront pas négativement les performances de l'huile.
Tous les matériaux se dégradent avec le temps, et le papier kraft pour l’isolation électrique ne fait pas exception. Le vieillissement du papier est une combinaison de dégradation thermique, d’oxydation et d’hydrolyse. Le taux de vieillissement dépend de la température de fonctionnement, de la teneur en humidité et de la teneur en oxygène. La fin de la durée de vie utile du papier est généralement définie comme le moment où sa résistance à la traction a diminué jusqu'à 50 % de sa valeur d'origine. À ce stade, le papier est considéré comme mécaniquement faible et peut ne pas être capable de résister aux contraintes d’un court-circuit ou d’une surcharge. La rigidité diélectrique du papier diminue également avec l'âge, mais la résistance mécanique est généralement le facteur limitant.
Le vieillissement du papier peut être surveillé en analysant l'huile pour détecter les gaz dissous et les composés furaniques. Les composés furaniques, tels que le 2-furfuraldéhyde (2-FAL), sont produits par la dégradation de la cellulose. La concentration de 2-FAL dans l’huile est en corrélation avec le degré de dégradation du papier. Une concentration élevée de 2-FAL indique que le papier approche de la fin de sa durée de vie. Le tableau ci-dessous montre la relation entre la concentration de 2-FAL et le degré de dégradation du papier.
| Concentration de 2-FAL (ppb) | Degré de dégradation du papier | Action recommandée |
| < 100 | Vieillissement normal | Continuer le fonctionnement normal |
| 100 - 500 | Vieillissement modéré | Augmenter la fréquence de surveillance |
| 500 - 1000 | Vieillissement important | Plan de rénovation |
| 1000 - 2000 | Vieillissement avancé | Programmer la remise à neuf |
| > 2000 | Critique | Action immédiate requise |
Dans notre usine, nous fournissons un support technique à nos clients pour les aider à évaluer l'état de l'isolation de leur transformateur. Nous pouvons fournir des données de référence sur les caractéristiques de vieillissement de notre papier kraft d’isolation électrique et nous pouvons vous aider à interpréter les résultats d’analyse d’huile. Notre objectif est d'aider nos clients à prolonger la durée de vie de leurs transformateurs et à éviter les pannes inattendues. En comprenant le processus de vieillissement et en surveillant l’état de l’isolation, les opérateurs de transformateurs peuvent prendre des décisions éclairées concernant l’entretien et le remplacement.
Question 1 : Quelle est la rigidité diélectrique typique du papier kraft d’isolation électrique ?
Réponse : La rigidité diélectrique typique du papier kraft d'isolation électrique est de 8 à 12 kV/mm, en fonction de la densité, de l'épaisseur et de la teneur en humidité. À une teneur en humidité de 0,1 %, un papier kraft de haute qualité peut atteindre 10 à 12 kV/mm. À une teneur en humidité de 1 %, la rigidité diélectrique tombe à 5-7 kV/mm. C'est pourquoi le papier doit être séché et imprégné d'huile avant utilisation. Chez Suzhou Hanyao New Materials Co., Ltd., nos matériaux d'isolation électrique sur les transformateurs à huile répondent aux exigences des normes CEI 60243 et ASTM D149.
Question 2 : Comment l'humidité affecte-t-elle les performances du papier kraft d'isolation électrique ?
Réponse : L’humidité a un effet néfaste sur la rigidité diélectrique du papier kraft isolant électrique. Même une petite quantité d'humidité, par exemple 1 %, peut réduire la rigidité diélectrique de 50 % ou plus. L'humidité accélère également le vieillissement thermique du papier. Pour ces raisons, la teneur en humidité du papier doit être maintenue en dessous de 0,5 % en poids. Ceci est réalisé grâce au séchage sous vide et à l’imprégnation d’huile lors de la fabrication du transformateur. Notre usine fournit du papier avec une teneur en humidité inférieure à 0,5% et fournit une assistance technique pour le séchage et l'imprégnation.
Question 3 : Quelle est la température de fonctionnement maximale du papier kraft d’isolation électrique ?
Réponse : La température de fonctionnement continue maximale pour le papier kraft d'isolation électrique standard est de 105°C, ce qui correspond à la classe thermique A. À cette température, le papier a une durée de vie prévue de 15 à 20 ans. Pour les applications à températures plus élevées, du papier à stabilité thermique améliorée peut être utilisé. Ces papiers sont classés en classe thermique E (120°C), B (130°C) ou F (155°C). Le choix du papier dépend de la conception du transformateur et de son profil de charge attendu. Notre usine peut fournir du papier pour toutes ces classes thermiques.
Question 4 : Comment la qualité du papier kraft d’isolation électrique est-elle testée ?
Réponse : Le papier kraft d'isolation électrique est testé pour une gamme de propriétés, notamment la rigidité diélectrique, la résistance à la traction, la résistance à la déchirure, la teneur en humidité et la compatibilité chimique avec l'huile de transformateur. Les tests sont effectués conformément aux normes internationales telles que CEI 60243, ISO 1924-2 et ASTM D3455. Dans notre usine, nous testons chaque lot de papier avant expédition et fournissons un certificat d'analyse à nos clients. Nous effectuons également des tests de vieillissement accéléré pour vérifier les performances à long terme de notre papier.
Question 5 : Le papier kraft d’isolation électrique peut-il être recyclé ?
Réponse : Oui, le papier kraft d’isolation électrique peut être recyclé. Il est fabriqué à partir de pâte de bois, une ressource renouvelable, et peut être repulpé et utilisé pour fabriquer de nouveaux produits en papier. Cependant, le papier peut être contaminé par de l'huile de transformateur, qui doit être retirée avant le recyclage. L’huile peut être récupérée et réutilisée, et le papier peut être recyclé. Chez Suzhou Hanyao New Materials Co., Ltd., nous nous engageons en faveur du développement durable et encourageons nos clients à recycler leur papier isolant usagé.
Le papier kraft d’isolation électrique est un composant essentiel des transformateurs à huile, fournissant la barrière diélectrique qui empêche les pannes électriques. Sa rigidité diélectrique élevée, sa stabilité thermique, sa résistance à l'humidité et sa compatibilité chimique avec l'huile de transformateur en font le matériau de choix pour cette application exigeante. Les performances du papier sont déterminées par ses propriétés et par le soin avec lequel il est séché et imprégné lors de la fabrication du transformateur. En comprenant ces facteurs, les concepteurs et les exploitants de transformateurs peuvent garantir la fiabilité et les performances à long terme de leurs équipements.
Chez Suzhou Hanyao New Materials Co., Ltd., nous fournissons aux fabricants des matériaux d'isolation électrique de haute qualité sur les transformateurs à huile. Notre usine est équipée d'équipements de production et de test de pointe, et notre système de contrôle qualité est certifié ISO 9001. Nous nous engageons à fournir à nos clients des produits de la plus haute qualité et le support technique dont ils ont besoin pour réussir. Que vous conceviez un nouveau transformateur ou entreteniez un transformateur existant, nous vous invitons à nous contacter pour discuter de vos besoins en matériaux d'isolation électrique.
Contactez Suzhou Hanyao New Materials Co., Ltd. aujourd'huipour en savoir plus sur notre papier kraft d’isolation électrique et comment il peut répondre à vos besoins d’isolation de transformateur.
