Lorsqu'un transformateur à huile tombe en panne, la cause principale peut sembler simple : une surchauffe, une rupture d'isolation ou un déclenchement soudain. En réalité, l’isolation solide est souvent le « multiplicateur silencieux » en coulisse : elle influence la rigidité diélectrique, le vieillissement thermique, la stabilité mécanique sous les forces de court-circuit et la façon dont le système d'huile reste propre et sec au fil des années de service.
Cet article détaille ce queMatériaux d'isolation électrique sur les transformateurs à huilele font réellement, là où les acheteurs et les ingénieurs sont le plus souvent brûlés (littéralement et financièrement), et comment choisir des matériaux qui survivent à la fabrication, à l'expédition, au séchage, imprégnation d'huile et fonctionnement à long terme. Vous recevrez également une liste de contrôle prête pour l'approvisionnement, un tableau de comparaison et un dépannage section qui vous aide à relier les symptômes aux causes matérielles.
Point douloureux 1 : « Même nom, performances différentes. »
Deux matériaux peuvent être étiquetés de la même manière (par exemple, « carton pressé »), mais diffèrent énormément en termes d'uniformité de densité, de niveau d'impuretés, teneur en humidité et résistance à la compression. Ces différences apparaissent plus tard sous la forme d'une imprégnation inégale de l'huile, de points chauds locaux ou de décharge partielle sur les arêtes vives.
Point douloureux 2 : « Il a réussi l’inspection à l’arrivée, puis a échoué lors de l’assemblage. »
L'isolation solide est sensible à la manipulation. Une planche propre peut devenir une source de contamination si elle est découpée sur un équipement poussiéreux, stockés dans de l'air humide ou touchés sans contrôles de propreté de base, en particulier avant le processus de séchage et de mise sous vide de l'huile.
Point douloureux 3 : « La marge thermique a été rongée. »
Si le système d’isolation est traité comme un produit de base, le transformateur peut perdre sa marge thermique. Une fois l'isolant à base de cellulose âges, la dégradation est difficile à inverser. Le résultat est une espérance de vie réduite et un risque plus élevé en cas de surcharge.
Point problématique 4 : « Les conditions sur le terrain ne correspondent pas à celles du laboratoire. »
Même un système d’isolation bien conçu peut souffrir si le contrôle de l’humidité, la propreté de l’huile et les routines d’entretien sont faibles. La contamination par l'huile et la pénétration d'eau réduisent la rigidité diélectrique et accélèrent le vieillissement de l'isolation liquide et solide.
Vérification de la réalité :La plupart des défauts d’isolation ne sont pas causés par un seul défaut dramatique. Ils sont causés par de petits compromis empilement : sélection des matériaux + qualité de coupe + humidité + séchage imparfait + contamination + stress de fonctionnement. Le but est d’arrêter le stack-up plus tôt.
Dans un transformateur immergé dans l'huile, l'isolation liquide (huile) et l'isolation solide (papier/carton/composites) sont conçues pour fonctionner ensemble. L'huile coule pour le refroidissement et remplit les vides ; une isolation solide offre un espacement stable, une résistance mécanique et des chemins diélectriques contrôlés. Lorsqu’il est bien réalisé, le système résiste aux contraintes électriques et à la chaleur tout en gardant la géométrie des enroulements stable pendant des décennies.
Les quatre emplois pour lesquels vous devriez spécifier
La plupart des décisions d’achat deviennent plus faciles lorsque vous associez chaque famille de matériaux à une « zone » de transformateur. Vous trouverez ci-dessous une carte pratique que vous pouvez utiliser lors de la sélectionMatériaux d'isolation électrique sur les transformateurs à huile.
Papiers à base de cellulose
Panneaux de cellulose et panneaux de transformation
Cellulose thermiquement améliorée
Composites haute température
Utilisez-le comme raccourci de décision. Cela ne remplace pas les calculs de conception, mais cela vous aide à éviter les inadéquations évidentes. lors de la sélectionMatériaux d'isolation électrique sur les transformateurs à huile.
| Famille de matériaux | Utilisation typique du transformateur | Points forts | Attention |
|---|---|---|---|
| Papier kraft | Isolation intercouche et plomb, applications générales de bobinage | Bonne imprégnation d'huile, rentabilité et performances éprouvées | Sensibilité à l'humidité, le vieillissement s'accélère avec la chaleur et la contamination |
| Papier crépon | Emballage en plomb, formes nécessitant de la flexibilité | Conformable, adapté aux géométries complexes, stable après imprégnation à l'huile | Nécessite une manipulation propre ; les rides et les débris peuvent créer des points de stress locaux |

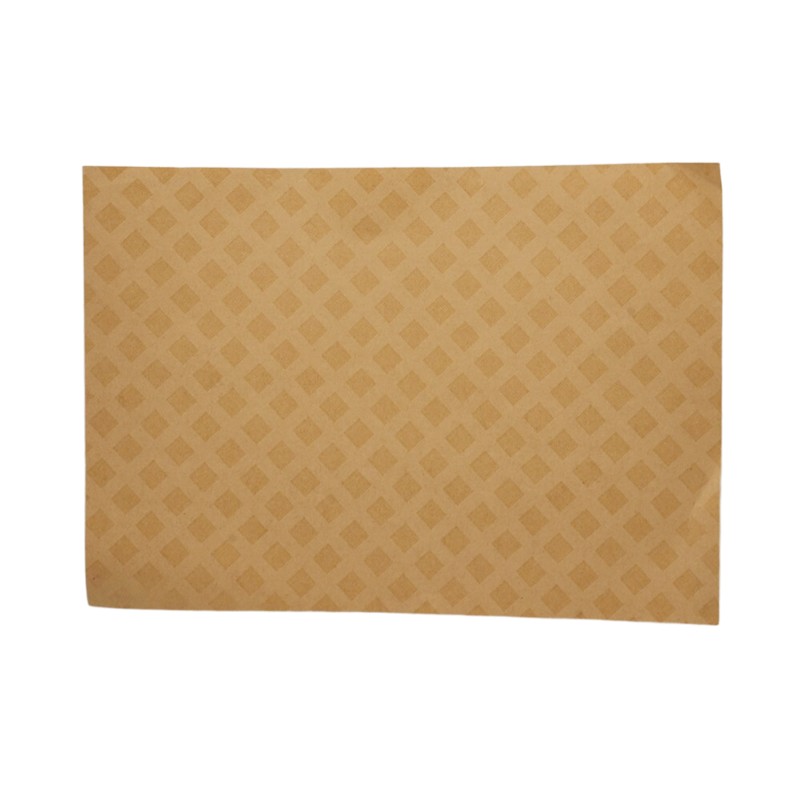

| Papier à pois diamant | Isolation tour à tour ou couche où le collage/verrouillage est utile | Améliore la stabilité de l'enroulement, prend en charge un espacement constant | La discipline des processus est importante ; un séchage inapproprié ou une contamination réduit les avantages |

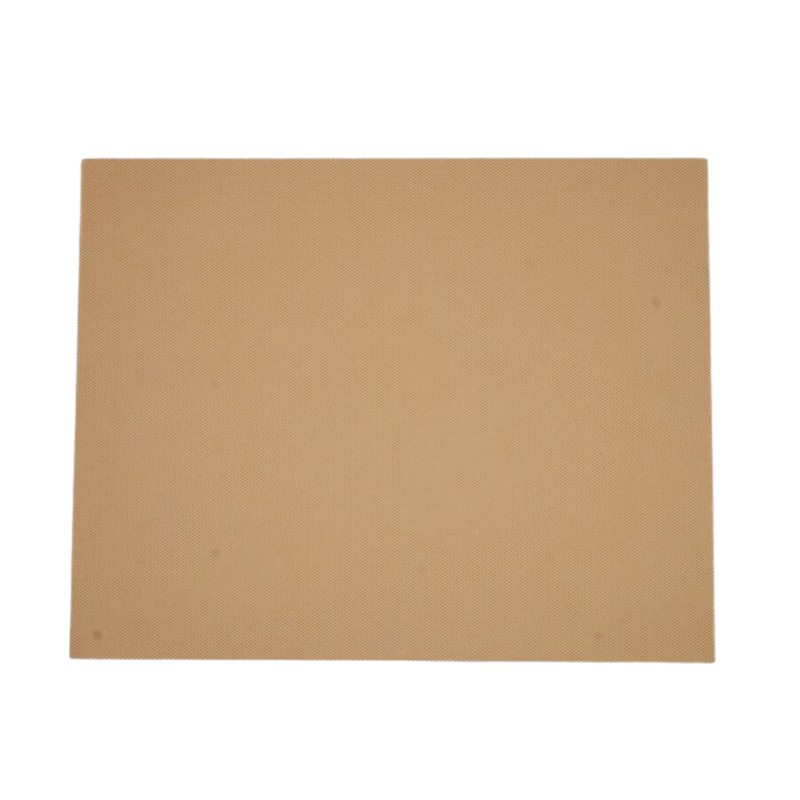

| Carton précomprimé | Barrières, entretoises, pièces d'isolation d'extrémité, blocs de support | Stabilité mécanique, aide à maintenir les jeux critiques | L’uniformité de la densité et le contrôle de l’humidité sont essentiels |
| Cellulose thermiquement améliorée | Applications de papier à marge thermique plus élevée | Meilleure résistance au vieillissement thermique par rapport aux options cellulosiques standards | Nécessite toujours un contrôle strict de l’humidité et un traitement de l’huile propre |
| Matériaux à base d'aramide | Zones plus chaudes ou conceptions nécessitant une plus grande stabilité thermique | Tolérance de température plus élevée, idéale pour les conceptions exigeantes | Le coût, la compatibilité de conception et les paramètres de processus doivent être vérifiés |
| Stratifiés de résine de fibre de verre | Composants isolants structurels dans certaines architectures de transformateurs | Fortes propriétés mécaniques, bonne stabilité dimensionnelle | La finition des bords et la propreté sont importantes ; confirmer la compatibilité de l'huile et les limites d'application |
Voici un flux de travail que vous pouvez confier à une équipe d’approvisionnement et à une équipe d’assemblage sans déclencher une guerre civile. Cela impose de poser les bonnes questions dès le début, avant de devoir retravailler les bobines ou de rechercher une décharge partielle lors des tests finaux.
Étape 1 Définir les contraintes de fonctionnement en langage simple
Étape 2 Traduire les contraintes en exigences matérielles
Étape 3 Rédigez des spécifications d'approvisionnement qui empêchent les substitutions « similaires »
Conseil à l'acheteur :Si le fournisseur ne peut pas expliquer comment son matériau se comporte lors du séchage et de l'imprégnation à l'huile, vous n’achetez pas d’isolation, vous achetez de l’incertitude.
Vous pouvez acheter d'excellentsMatériaux d'isolation électrique sur les transformateurs à huileet on se retrouve toujours avec des performances faibles si vous les traitez comme du papier d'emballage ordinaire ou des cartons génériques. Ces règles sont simples et peu coûteuses, mais elles évitent des échecs coûteux.
Entrepôt et emballage
Découpe et usinage
Esprit de séchage et d’imprégnation d’huile
L’étape de séchage ne consiste pas simplement à « éliminer l’humidité ». Cela rend l’isolation solide prête à accepter l’huile de manière uniforme et à éviter les vides. Les vides sont l’endroit où les décharges partielles aiment vivre. Si votre processus est précipité, le transformateur peut réussir les tests initiaux puis se dégrader. plus rapide en service.
Une relation avec un fournisseur devient considérablement plus fluide lorsque vous vous alignez sur ce à quoi ressemblent les « preuves de qualité ». Au lieu de vagues promesses, demandez une documentation qui prend en charge la répétabilité.
Si vous recherchez des composants moulés ou des pièces isolantes découpées sur mesure, ajoutez ces deux questions : (1) Comment la poussière est-elle contrôlée pendant l’usinage ? (2) Comment les bords sont-ils finis pour réduire la concentration de contraintes électriques ?
Quand quelque chose ne va pas, le temps disparaît rapidement : les calendriers de production glissent, les dates de livraison des clients changent et tout le monde commence. blâmer la dernière personne qui a touché le transformateur. Cette section vous aide à identifier rapidement les contributeurs probables à l’isolation.
Symptômes courants et suspects au niveau matériel
Si vous souhaitez un fournisseur unique capable de répondre à plusieurs besoins d'isolation pour la construction de transformateurs à huile, en vous associant à un Le fabricant peut réduire la charge de travail de qualification et améliorer la cohérence entre les projets.Suzhou Hanyao Nouveaux matériaux Co., Ltd. fournit une gamme qui couvre les éléments d'isolation solide couramment utilisés pour les applications de transformateurs à huile, ainsi que la production et un support de test qui aide les acheteurs à maintenir les performances des matériaux constantes d'un lot à l'autre.
Quand cela compte le plus
Le traiter comme une marchandise interchangeable. Petites différences de densité, d'humidité, de propreté et de qualité d'usinage peut créer des vides, des points de contrainte pointus et un vieillissement accéléré après imprégnation d'huile.
Pas toujours. De nombreux problèmes de fiabilité proviennent du contrôle de l'humidité, de la contamination et de la discipline des processus, et pas seulement de la classe thermique. Une stabilité thermique plus élevée est utile lorsque votre point chaud de conception ou votre profil de chargement l'exige, mais elle doit être associée à un contrôle strict du processus.
L'humidité réduit la rigidité diélectrique et accélère le vieillissement de l'isolation solide. Cela augmente également le risque de décharge partielle en supportant des conditions électriques défavorables, notamment lorsque le séchage et l'imprégnation ne sont pas optimisés.
Commencez par les contrôles d’épaisseur, la sélection visuelle des défauts, l’intégrité de l’emballage et l’examen de la documentation des lots. Plus important encore, confirmer les conditions de stockage et la durée pendant laquelle les matériaux ont été exposés avant leur arrivée. Une discipline simple permet de détecter rapidement de nombreux problèmes.
Contrôlez la finition des bords, gardez l'usinage propre, éliminez la poussière, évitez les angles vifs et assurez-vous que le séchage et l'imprégnation à l'huile sont effectués soigneusement pour éviter les vides. La prévention de la maladie de Parkinson repose moins sur un matériau miracle que sur une exécution cohérente.
Les meilleurs transformateurs ne dépendent pas de la chance : ils s'appuient sur des matériaux qui répondent aux exigences électriques, thermiques et mécaniques de la conception. et sur les processus qui maintiennent ces matériaux propres, secs et correctement imprégnés. Quand tu choisisMatériaux d'isolation électrique sur les transformateurs à huileavec un état d'esprit axé sur la prévention des pannes, vous réduisez les retouches, protégez les rendements des tests et améliorez la fiabilité à long terme sur le terrain.
Si vous sélectionnez des papiers isolants, des panneaux pressés ou des composants isolants moulés pour un projet de transformateur à huile et que vous souhaitez un support pratique (pas générique),Contactez-nousavec votre classe de tension, vos dimensions clés et vos notes d'application, nous pouvons alors vous aider à adapter le bon système d’isolation à vos exigences de construction et d’approvisionnement.
