Comment les matériaux d’isolation électrique des moteurs évitent-ils des pannes coûteuses ?

Abstrait
Si un moteur est le « cœur » d’une machine, l’isolation est à la fois la peau, les os et le système immunitaire. La plupart des pannes de moteur ne commencent pas par des étincelles spectaculaires, elles démarrent doucement : la chaleur fragilise lentement un film, l'humidité s'infiltre dans le papier poreux, les vibrations frottent un revêtement de fente et de minuscules décharges électriques rongent les points faibles jusqu'à ce que l'enroulement finisse par court-circuiter. Dans cet article, je vais expliquer ce queMatériaux d'isolation électrique sur les moteursce qu'ils font réellement, les schémas de défaillance courants auxquels les acheteurs sont confrontés, ainsi qu'un moyen pratique et convivial de choisir des matériaux qui survivent aux conditions d'exploitation réelles. J'inclurai également un tableau de comparaison rapide, une liste de contrôle de sélection et des FAQ que vous pourrez utiliser lorsque vous parlez à des fournisseurs commeSuzhou Hanyao Nouveaux matériaux Co., Ltd..

Table des matières

• Aperçu en un coup d'œil
• À quels problèmes les acheteurs sont-ils confrontés en matière d’isolation moteur ?
• Qu'est-ce qui compte comme matériaux d'isolation électrique sur les moteurs ?
• Pourquoi l'isolation échoue : les 6 grandes causes profondes
• Comment sélectionner les matériaux d'isolation (étape par étape)
• Tableau de comparaison des matériaux
• Des contrôles de qualité qui réduisent réellement les retours
• Travailler avec un fournisseur : que demander et quoi fournir
• FAQ
• Étape suivante

Aperçu en un coup d'œil

• But:Gardez les enroulements électriquement séparés tout en survivant à la chaleur, aux vibrations, à l'humidité, aux produits chimiques et aux contraintes de tension.
• Éléments clés :revêtements de fentes, séparateurs de phases, cales, gaines, rubans, stratifiés, systèmes d'imprégnation résine/vernis.
• Logique de sélection :faire correspondre la classe de température + la classe de tension + l'environnement + le processus de fabrication.
• Réducteurs de risques :épaisseur appropriée, qualité des bords, marge de rigidité diélectrique, performances de vieillissement thermique, contrôle qualité d'approvisionnement constant.

À quels problèmes les acheteurs sont-ils confrontés en matière d’isolation moteur ?

Lorsque les gens achètent ou spécifient une isolation pour les moteurs, la « douleur » ressemble généralement à une (ou plusieurs) de ces éléments :

• Pannes de moteur inattenduesqui semblent aléatoires, mais qui remontent à la dégradation de l'isolation.
• Surchauffeen raison d'une mauvaise endurance thermique ou d'une compatibilité d'imprégnation insuffisante.
• Décharge partielle et dommages coronadans les conceptions à tension plus élevée ou les moteurs entraînés par inverseur.
• Usure mécanique(vibration, mouvement de fente, bords de stratification tranchants) découpe de doublures et de rubans.
• Pénétration d'humiditéréduisant la rigidité diélectrique et accélérant le vieillissement.
• Qualité incohérente entre les lotsconduisant à des mises au rebut, des retouches et des plaintes sur le terrain.

La bonne nouvelle : ce sont des problèmes qui peuvent être résolus, si vous traitezMatériaux d'isolation électrique sur les moteursen tant que système, et non en tant que pièce unique, que vous achetez uniquement en fonction de l'épaisseur.

Qu'est-ce qui compte comme matériaux d'isolation électrique sur les moteurs ?

L’isolation du moteur n’est pas simplement du « papier » ou un « film ». Il s’agit d’un ensemble de composants qui fonctionnent ensemble pour empêcher le contact électrique entre les conducteurs et le métal mis à la terre, ainsi qu’entre les phases du bobinage. Les catégories les plus courantes comprennent :

• Isolation des fentes (revêtements de fente) :placé entre l'emplacement du noyau du stator et l'enroulement pour éviter les défauts à la terre.
• Isolation des phases (séparateurs de phases) :barrières entre les groupes de phases pour éviter les courts-circuits entre phases.
• Cales d'isolation / cales à fentes :stabilise l'enroulement dans la fente et réduit les mouvements et l'abrasion.
• Gaines et tubes :protège les fils conducteurs et les points de croisement des frottements et des arêtes vives.

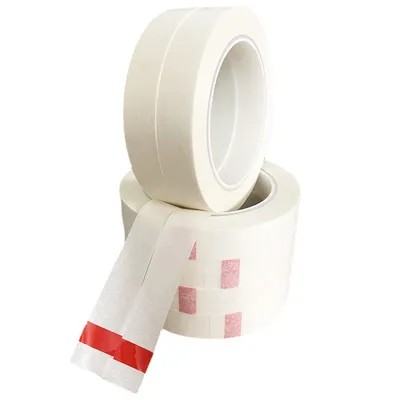

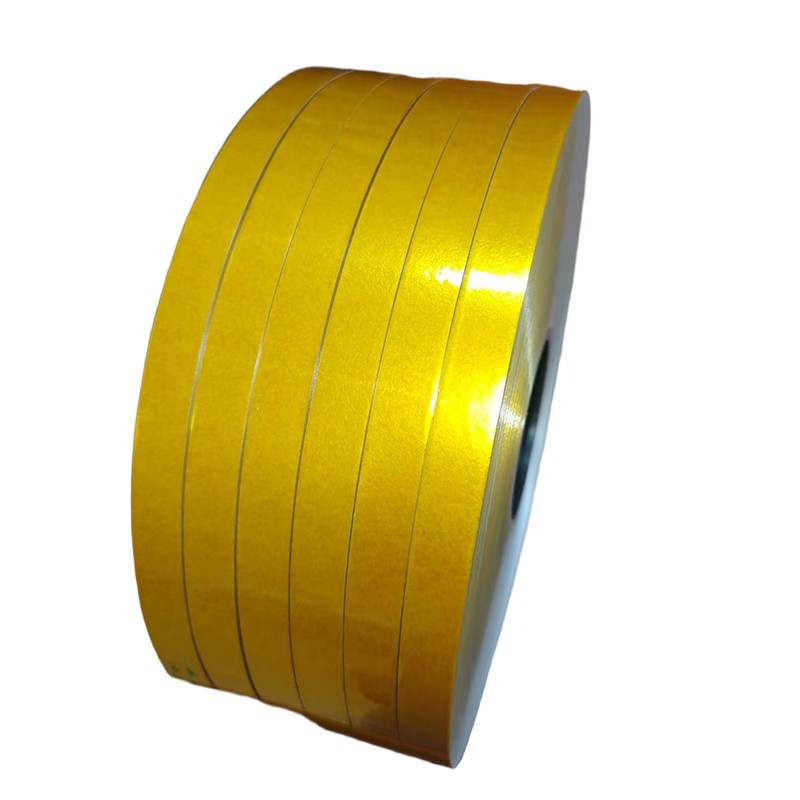

• Bandes et cerclages :utilisé pour le laçage, le regroupement, le support d'enroulement d'extrémité et les couches diélectriques supplémentaires.
• Stratifiés et composites :structures multicouches (souvent papier + film + papier) conçues pour des performances électriques et mécaniques équilibrées.
• Résines/vernis d'imprégnation (dip, goutte à goutte, VPI) :remplir les vides, lier l'enroulement, améliorer le transfert thermique et augmenter la fiabilité diélectrique.

Pensez-y comme si vous construisiez une veste imperméable : le tissu extérieur à lui seul ne suffit pas : vous avez besoin de coutures, d’étanchéité et de compatibilité entre les couches. Les moteurs sont les mêmes.

Pourquoi l’isolation échoue : les 6 grandes causes profondes

La plupart des défaillances d’isolation correspondent à six familles de contraintes. Si vous pouvez nommer ceux qui dominent votre application, vous pouvez choisir des matériaux qui durent plus longtemps (et éviter de payer trop cher pour des fonctionnalités dont vous n’avez pas besoin).

• 1) Vieillissement thermique (chaleur) :Une température élevée continue durcit, fissure ou rétrécit l’isolation. La « classe de température » est particulièrement importante lorsque le moteur tourne à chaud pendant de longues périodes.
• 2) Sollicitation électrique (tension, pointes) :Les variateurs peuvent introduire des temps de montée de tension rapides qui mettent à rude épreuve l'isolation et les points faibles. Les conceptions à tension plus élevée augmentent également le risque de décharge partielle en cas de vides.
• 3) Sollicitations mécaniques (vibration, abrasion) :Les mouvements à l’intérieur de la fente, les arêtes vives et les vibrations cycliques peuvent lentement scier les revêtements et les manchons.
• 4) Humidité et contamination :L'eau, les sels, la poussière et les contaminations conductrices réduisent la rigidité diélectrique et peuvent créer des chemins de suivi.
• 5) Exposition chimique :Les huiles, solvants, réfrigérants et agents de nettoyage peuvent ramollir ou gonfler certains films, papiers et adhésifs.
• 6) Inadéquation des processus :Même un « bon » matériau échoue s’il ne correspond pas à votre processus de fabrication (rayon de courbure, forces d’insertion, compatibilité des résines, température de durcissement, etc.).

Si vous avez déjà eu une panne de moteur « trop tôt », il s'agit généralement de l'un de ces moteurs, souvent deux travaillant ensemble (chaleur + vibration est un duo classique).

Comment sélectionner les matériaux d'isolation (étape par étape)

Si j'achetaisMatériaux d'isolation électrique sur les moteurspour une ligne de production, j'utiliserais cette séquence pratique. Cela maintient la décision ancrée dans la réalité opérationnelle.

1. Définir le devoir moteur et l'environnement.
   Énumérez la température continue au niveau du bobinage, les conditions ambiantes (humidité, sel, poussière) et les expositions chimiques (brouillard d'huile, liquide de refroidissement, agents de nettoyage).
2. Confirmez la classe de tension et le type de variateur.
   Notez la tension nominale et si elle est pilotée par un onduleur. Si oui, envisagez une contrainte électrique plus élevée sur les bords et les extrémités des virages.
3. Choisissez la classe thermique avec marge.
   Les classes typiques de systèmes d'isolation comprennent B (130°C), F (155°C) et H (180°C). Ne vous contentez pas de faire correspondre le nombre : créez une marge pour les points chauds.
4. Choisissez la famille structurelle pour l’isolation des fentes et des phases.
   De nombreux acheteurs utilisent des stratifiés (papier/film/papier) ou des solutions à base d'aramide où la chaleur et l'endurance sont essentielles. Pour une abrasion plus résistante, privilégiez la résistance mécanique et la qualité des bords.
5. Faites correspondre l'épaisseur à la géométrie de la fente et au processus d'insertion.
   Plus épais n’est pas toujours plus sûr : il peut se froisser, se fissurer au niveau des virages ou rendre l’insertion plus difficile. La meilleure épaisseur est celle qui survit à l’assemblage sans dommage tout en offrant une marge diélectrique.
6. Confirmer la compatibilité résine/vernis.
   Si vous utilisez un trempage, un ruissellement ou un VPI, assurez-vous que l'isolant ne se délamine pas et ne piège pas les vides après l'imprégnation et le durcissement.
7. Définir les tests d'acceptation et le contrôle des lots.
   Convenez des contrôles clés (rigidité diélectrique, tolérance d'épaisseur, résistance à la traction, indicateurs de vieillissement thermique et inspection visuelle des bords) pour maintenir la qualité stable dans le temps.

Ce processus transforme un vague « envoyez-moi un devis pour l’isolation » en une spécification contrôlée que les fournisseurs peuvent réellement respecter.

Tableau de comparaison des matériaux

Conseil:Si votre problème concerne les défaillances sur le terrain, examinez d'abord la finition des bords, la résistance au délaminage et le comportement d'imprégnation, et pas seulement la « rigidité diélectrique sur le papier ».

Des contrôles de qualité qui réduisent réellement les retours

Voici les contrôles qui tendent à détecter rapidement les problèmes du monde réel. Vous n’en avez pas besoin pour chaque moteur, mais vous avez besoin de ceux qui correspondent à votre profil de risque.

• Épaisseur et tolérance :une épaisseur stable contribue à la cohérence de l'insertion et à un espacement diélectrique prévisible.
• Rigidité diélectrique (sec et conditionné) :envisagez des tests conditionnés par l’humidité si vos moteurs voient de l’humidité.
• Résistance à la traction et allongement :aide à prévenir les déchirures lors de l'insertion et du formage.
• Résistance au délaminage :particulièrement important pour les stratifiés soumis au pliage et à l'imprégnation.
• Indicateurs de vieillissement thermique :concentrez-vous sur la conservation des propriétés après une exposition à la chaleur, et pas seulement sur les spécifications initiales.
• Inspection visuelle des bords :les aspérités et les bavures peuvent devenir la « ligne de départ » des défaillances.

Si vous ne faites qu'une chose : ajoutez une simple routine d'inspection entrante pour la qualité des bords + l'épaisseur + l'échantillonnage diélectrique. C'est une assurance bon marché.

Travailler avec un fournisseur : que demander et quoi fournir

Les fournisseurs ne peuvent atteindre l’objectif que si vous décrivez clairement l’objectif. Lorsque vous travaillez avec un fabricant commeSuzhou Hanyao Nouveaux matériaux Co., Ltd., fournir l'essentiel et poser les questions qui révèlent une cohérence.

• Fournir:tension, classe thermique, dimensions de la fente, méthode d'insertion, type de résine/vernis et environnement (humidité/produits chimiques).
• Demander:structure du matériau recommandée et plage d'épaisseur pour votre processus, ainsi que les tests qui sont contrôlés par lot.
• Confirmer:la stabilité des délais de livraison, la traçabilité des lots et la manière dont les rouleaux/feuilles non conformes sont traités.
• Demander des échantillons :et exécutez un court projet pilote sur votre ligne pour vérifier les résultats de formage, de dommages par insertion et d'imprégnation.

Lorsque la relation avec le fournisseur est établie de cette manière, vous n’achetez pas d’isolant. Vous achetez un résultat reproductible du système d’isolation : moins de rebuts, moins de pannes, un assemblage plus fluide.

FAQ

Q : Quelle est la plus grosse erreur que commettent les acheteurs avec les matériaux d’isolation électrique sur les moteurs ?
R : Choisir uniquement par épaisseur ou par prix. Les véritables tueurs sont l'inadéquation des processus (fissuration lors de l'insertion), les défauts de bord et l'exposition à l'environnement (humidité/produits chimiques) qui dégradent lentement les performances diélectriques.

Q : Les moteurs entraînés par variateur nécessitent-ils des matériaux d’isolation différents ?
R : Souvent, oui. Une commutation rapide peut augmenter les contraintes aux points faibles et accélérer le vieillissement s'il existe des vides. Il est judicieux d’examiner la structure de l’isolation, la qualité de l’imprégnation et la manière dont le système gère les contraintes électriques au fil du temps.

Q : Une classe thermique plus élevée est-elle toujours préférable ?
R : Pas automatiquement. Une classe supérieure peut contribuer au vieillissement thermique, mais vous devez toujours faire correspondre la flexibilité, l'épaisseur et la fabricabilité. Des spécifications excessives peuvent augmenter les coûts et parfois créer des problèmes d'assemblage si le matériau est plus rigide que ce que votre processus peut gérer.

Q : Pourquoi certains moteurs réussissent-ils les tests en usine mais échouent-ils sur le terrain ?
R : De nombreux tests en usine capturent la « résistance initiale », tandis que les défaillances sur le terrain proviennent du vieillissement sous l'effet de la chaleur, des vibrations et de l'humidité. C’est pourquoi les tests conditionnés et la rétention du vieillissement thermique sont importants.

Q : Que dois-je envoyer à un fournisseur pour obtenir une recommandation précise ?
R : Tension, classe thermique cible, géométrie des fentes, méthode d'enroulement, estimation de la température de fonctionnement, notes environnementales et si vous utilisez une imprégnation par trempage/écoulement/VPI. Avec cela, un fournisseur peut recommander une structure et une épaisseur réalistes.

Étape suivante

Si vous souhaitez réduire les rebuts, éviter les problèmes de garantie liés à l'isolation et standardiser un système d'isolation fiable, commencez par documenter votre température de fonctionnement, votre type de variateur, votre environnement et votre méthode de fabrication, puis adaptez les matériaux à ces réalités. Si vous évaluez les options deSuzhou Hanyao Nouveaux matériaux Co., Ltd.ou en comparant plusieurs sources, partagez les paramètres de votre moteur et les objectifs de performances requis etContactez-nouspour demander des recommandations de matériaux et des échantillons adaptés à votre processus de production.
