Quels matériaux d'isolation électrique sur les transformateurs à huile évitent les pannes coûteuses ?

2026-01-16 0 Laissez-moi un message

Les transformateurs à huile sont réputés pour leurs performances stables, mais la plupart des pannes inattendues ne commencent pas par des « problèmes d’huile » : elles commencent lorsque l’isolation vieillit tranquillement, absorbe l’humidité ou perd sa résistance mécanique. Si vous sélectionnez des matériaux, gérez une réparation ou essayez d’arrêter des défauts répétés, c’est dans le système d’isolation que la fiabilité est gagnée (ou perdue).

Abstrait

Ce guide explique commentMatériaux d'isolation électrique sur les transformateurs à huilefonctionnent ensemble en tant que système (papier, carton comprimé, espaceurs, composants de barrière et options haute température) et comment les choisir en fonction de la chaleur, du risque d'humidité, de la marge de sécurité diélectrique et des charges mécaniques. Vous obtiendrez des règles de décision pratiques, un tableau comparatif, des modèles de pannes courants, des conseils de maintenance et une FAQ conçue pour les acheteurs, les ingénieurs et les équipes de maintenance qui souhaitent moins de pannes et une durée de vie plus longue du transformateur.

Table des matières

Contour
Pourquoi les matériaux isolants sont plus importants que la plupart des gens ne le pensent
Pensez « système d'isolation » et non « matériau unique »
Matériaux d'isolation du noyau utilisés dans les transformateurs à huile
Comment choisir les matériaux pour vos conditions réelles d'exploitation
Tableau comparatif : où chaque matériau convient le mieux
Modes de défaillance courants et leur signification habituelle
Liste de contrôle des achats : que demander aux fournisseurs avant d'acheter
FAQ

Contour

Ce que fait réellement l'isolation à l'intérieur d'un transformateur à huile
Les éléments de base : cellulose, carton comprimé, barrières, espaceurs, améliorations à haute température
Règles de sélection basées sur la température, l'humidité, la tension et les forces mécaniques
Comment repérer un vieillissement précoce et éviter de répéter la même panne après réparation
Achats et contrôles de qualité qui réduisent les risques avant l'installation

Pourquoi les matériaux isolants sont plus importants que la plupart des gens ne le pensent

Le problème que partagent de nombreux opérateurs est extrêmement simple : les transformateurs ont tendance à tomber en panne au pire moment possible. Et lorsqu’ils le font, les dégâts sont rarement « un seul mauvais élément ». Il s’agit généralement d’une réaction en chaîne qui commence avec le vieillissement de l’isolation :

Déclenchements et pannes inattendus :l'isolation s'affaiblit jusqu'à ce qu'une surtension ou un point chaud déclenche une panne.
Pannes répétées après réparation :le remplacement d’une seule huile ou d’une seule feuille isolante ne corrige pas l’historique hydrique/thermique sous-jacent.
Coût de maintenance en hausse :les décharges partielles, le suivi du carbone et la contamination accélèrent l'usure.
Durée de vie réduite sous charge « normale » :une température ambiante élevée, des harmoniques et des cycles de surcharge peuvent faire vieillir tranquillement la cellulose.

Autrement dit,Matériaux d'isolation électrique sur les transformateurs à huilene sont pas un détail d’arrière-plan – ils constituent le « support vital » du transformateur. Choisissez bien et vous achèterez des années. Choisissez mal et vous achetez des ennuis.

Pensez « système d'isolation » et non « matériau unique »

Les transformateurs à huile reposent sur une défense à plusieurs niveaux. Chaque couche effectue une tâche différente, et les meilleurs résultats sont obtenus lorsque les matériaux sont compatibles avec l'huile, stables à la température de fonctionnement et suffisamment solides pour survivre aux contraintes mécaniques.

Ce que le système d’isolation doit réaliser :

Séparation électrique :éviter tout contournement entre les tours, les couches, les enroulements et le noyau.
Tolérance à la chaleur :résister au vieillissement thermique aux points chauds et aux périodes de surcharge.
Contrôle de l'humidité :restez au sec et évitez la perte de rigidité diélectrique due à l'eau.
Stabilité mécanique :résister aux forces de court-circuit, aux vibrations et aux manutentions de transport.
Compatibilité huile :éviter le gonflement, le délaminage ou la contamination chimique de l’huile.

Un état d'esprit pratique : si vous changez une pièce (type de papier, épaisseur du carton comprimé, motif adhésif, géométrie de l'espaceur), vérifiez l'effet de ce changement sur le temps de séchage, l'imprégnation d'huile, les jeux et la pression de serrage mécanique. C’est là que de nombreux projets « ça semblait bien sur le papier » échouent.

Matériaux d'isolation du noyau utilisés dans les transformateurs à huile

Vous trouverez ci-dessous les familles d'isolants les plus couramment utilisées dans les conceptions remplies d'huile. Votre nomenclature exacte dépend de la classe de tension, de la structure de l'enroulement, de la classe thermique cible et de la méthode de fabrication, mais ces éléments de base apparaissent encore et encore.

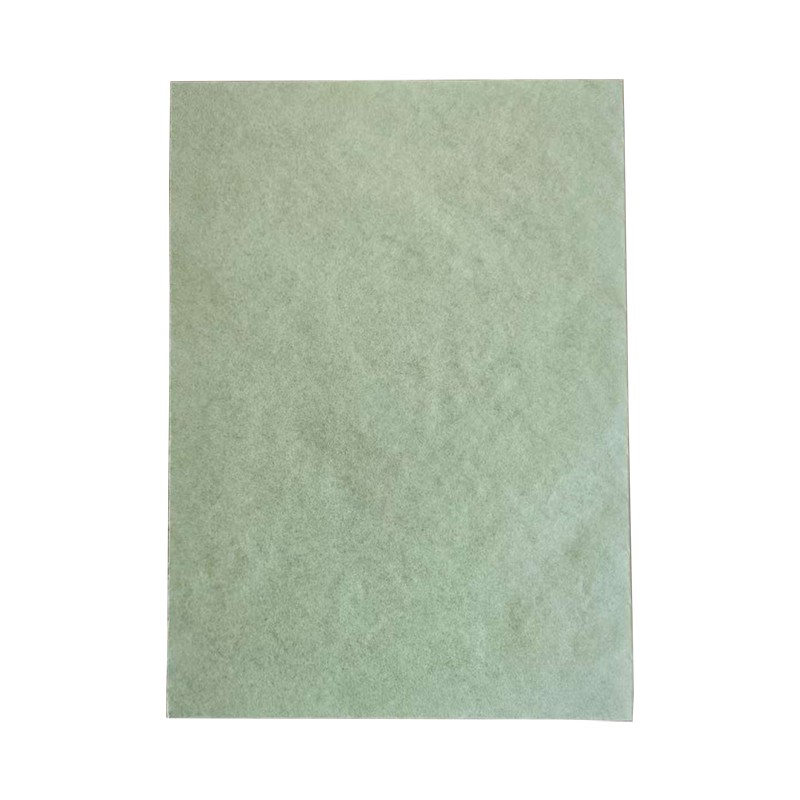

Papier isolant à base de cellulose (kraft, papier câble, papier crépon) :largement utilisé pour l'isolation tour à tour et par couches en raison de ses fortes performances diélectriques lorsqu'il est sec et imprégné d'huile. Les formats crêpe ajoutent de l'élasticité et de la conformabilité aux fils et aux formes irrégulières.

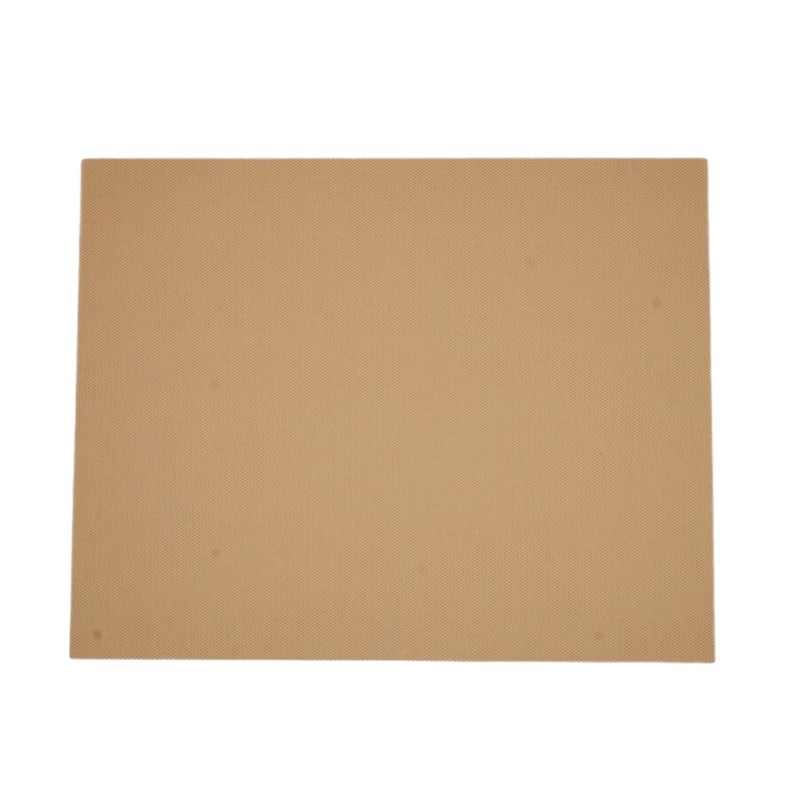

Carton pressé (carton pressé de cellulose, carton laminé) :isolation structurelle plus épaisse utilisée pour les barrières, les entretoises, les anneaux d'extrémité et les conduits d'huile. Il fournit un support mécanique et des dégagements stables, essentiels lorsque le transformateur est confronté à des forces de court-circuit.
Composants de barrière rigides (structures de cylindres/panneaux barrière) :utilisé pour contrôler la distribution du champ électrique, en particulier dans les conceptions à tension plus élevée. Une géométrie appropriée de la barrière peut réduire les contraintes localisées et la probabilité de décharge partielle.
Assemblages isolants imprégnés d’huile :la plupart des matériaux cellulosiques deviennent électriquement beaucoup plus résistants après un séchage contrôlé et une imprégnation à l'huile. La qualité du processus (objectif d'humidité, profil de vide, propreté de l'huile) est aussi importante que le matériau de base.
Matériaux de mise à niveau à haute température (papier aramide, stratifiés hybrides) :utilisé lorsque la température du point chaud est plus élevée ou que les cycles de surcharge sont fréquents. Ces matériaux sont souvent choisis pour améliorer la marge thermique et ralentir le vieillissement dans des conditions plus difficiles.
Papiers isolants à motif adhésif (par exemple, motifs en pointillés/losanges) :utilisé pour stabiliser les couches d’enroulement pendant l’assemblage et le fonctionnement. L’objectif est une liaison contrôlée sans bloquer le flux d’huile ni créer de poches d’humidité emprisonnées.

Si votre activité souffre d’une chaleur ambiante élevée, de cycles de charge fréquents ou de fenêtres de maintenance limitées, considérez que le choix des matériaux n’est pas seulement une question de rigidité diélectrique « aujourd’hui ». Il s’agit du taux de vieillissement au fil des années.

Comment choisir les matériaux pour vos conditions réelles d'exploitation

Voici la façon simple de choisirMatériaux d'isolation électrique sur les transformateurs à huilesans vous laisser piéger par des allégations marketing : commencez par votre profil de stress réel, pas par le catalogue.

1) Comportement en température et en surcharge

Si vous prévoyez des surcharges fréquentes, privilégiez la marge thermique et les matériaux aux propriétés stables à des températures de point chaud plus élevées.
Si le transformateur fonctionne « à chaud » la majeure partie de l’année, le taux de vieillissement de la cellulose devient votre principal limiteur de durée de vie.
Demandez des données sur les matériaux dans des conditions imprégnées d'huile, pas seulement des numéros de laboratoire sec.

2) Risque d’humidité et aspects pratiques du séchage

L'humidité est un tueur silencieux : elle réduit la rigidité diélectrique et accélère le vieillissement du papier.
Un carton plus épais met plus de temps à sécher. Si votre calendrier de production ou de réparation est serré, planifiez le cycle de séchage de manière réaliste.
Préférez les matériaux et les structures qui permettent la circulation de l’huile et évitez les « poches scellées » où l’humidité peut rester emprisonnée.

3) Sollicitations mécaniques et forces de court-circuit

Les événements de court-circuit peuvent déformer les enroulements ; l'isolation doit garder les dégagements intacts pendant que tout essaie de bouger.
Utilisez des conceptions en carton pressé et entretoises qui prennent en charge le serrage et résistent au fluage au fil du temps.
Si les vibrations liées au transport constituent un problème, une couche d’isolation collée peut réduire les déplacements, mais seulement si elle ne bloque pas les conduits d’huile.

4) Répartition des contraintes électriques

L’épaisseur de l’isolation à elle seule ne suffit pas ; la géométrie et le classement sur le terrain sont importants.
Les barrières et les cylindres aident à contrôler les contraintes aux extrémités et à travers les enroulements où se produisent souvent des pics de champ électrique.
Si vous avez rencontré des problèmes de décharge partielle, examinez les dégagements, les arêtes vives et les sources de contamination, et pas seulement la qualité du matériau.

Si vous souhaitez un raccourci pratique : lorsque les pannes se répètent, c’est généralement l’humidité + la chaleur + la contamination qui agissent ensemble. Une meilleure sélection d’isolation (et un meilleur contrôle des processus) brise ce triangle.

Tableau comparatif : où chaque matériau convient le mieux

Famille de matériaux	Applications typiques	Points forts	Attention
Papier isolant cellulosique	Isolation tour à tour et couche	Excellentes performances diélectriques à l’état sec et imprégné d’huile ; rentable	Sensible à l'humidité ; le vieillissement s'accélère avec la chaleur et l'oxygène
Papier crépon (cellulose)	Isolation en plomb, emballage de pièces irrégulières	Extensible et conformable ; réduit les rides et les lacunes	Toujours sensible à l'humidité ; a besoin d'une bonne imprégnation
Carton pressé/panneau laminé	Barrières, entretoises, anneaux d'extrémité, structures de conduits de pétrole	Support mécanique + isolation ; aide à maintenir les dégagements sous contrainte	Temps de séchage plus long ; l'épaisseur et la densité affectent le traitement
Structures barrières/cylindres	Contrôle sur le terrain, régions à fortes contraintes	Améliore la répartition du stress électrique ; réduit le risque de décharge localisée	Sensible au design ; une mauvaise géométrie peut emprisonner l'huile ou créer des points de contrainte pointus
Papier aramide/isolation haute température	Conceptions à marge thermique élevée, cycles de service difficiles	Meilleures performances à des températures plus élevées ; permet une durée de vie plus longue sous la chaleur	Coût plus élevé ; doit confirmer la compatibilité de l'huile et l'adéquation au processus
Papiers de liaison à motif adhésif	Stabilité des couches, commodité d'assemblage	Réduit les déplacements ; peut améliorer la robustesse du bobinage	En cas de sur-adhérence, cela peut réduire le débit d'huile et ralentir le séchage.

Modes de défaillance courants et leur signification habituelle

Si vous vous êtes déjà demandé : « Pourquoi a-t-il échoué alors que les tests d’huile semblaient corrects ? » - tu n'es pas seul. Les défauts d'isolation peuvent se cacher jusqu'à un événement déclencheur. Voici des modèles qui correspondent souvent à des causes réelles :

Marques de suivi du carbone :souvent liés à une contamination, à l'humidité ou à une surchauffe locale qui a créé des chemins conducteurs.
Symptômes de décharge partielle :peut indiquer des arêtes vives, des vides dus à une mauvaise imprégnation ou des jeux soumis à des contraintes à proximité des barrières/régions d'extrémité.
Papier cassant ou isolant noirci :indique généralement un vieillissement thermique, une exposition à l’oxygène ou une température de point chaud élevée et prolongée.
Déformation du bobinage après défaut :les forces mécaniques dépassaient la capacité de support ; la conception et le serrage des espaceurs/cartons pressés sont les principaux suspects.
Panne récurrente dans « même zone » après réparation :signifie que la cause profonde (humidité, contamination, géométrie) n’a pas été éliminée.

Conseil de terrain :Lors du dépannage, ne considérez pas l’isolation comme passive. Demandez : « Où se trouve la contrainte électrique la plus élevée ? » et "Où est l'endroit le plus chaud?" Ces deux emplacements expliquent la plupart des échecs répétés.

Liste de contrôle des achats : que demander aux fournisseurs avant d'acheter

L'achat de matériaux isolants en fonction de « l'épaisseur et du prix » est la façon dont les risques cachés se faufilent dans un transformateur. Utilisez cette liste de contrôle pour réduire les surprises :

Compatibilité des huiles et comportement à l'imprégnation :demandez comment le matériau se comporte après séchage sous vide et remplissage d'huile.
Conseils d’emballage et de manipulation de l’humidité :confirmer l’emballage scellé, la durée de stockage et les procédures d’ouverture recommandées.
Densité et données mécaniques (pour carton comprimé/entretoises) :ces caractéristiques sont la résistance au fluage et la robustesse aux courts-circuits.
Stabilité dimensionnelle et tolérances :en particulier pour les panneaux de barrière, les cylindres et les pièces usinées.
Cohérence entre les lots :demandez la traçabilité des lots pour réduire les maux de tête « mêmes spécifications, performances différentes ».
Prise en charge de la conversion personnalisée :la découpe, le formage, les fentes, les chanfreins et la fourniture de kits peuvent réduire les erreurs d'assemblage.

Si vous recherchez de l'isolation pour la production ou la rénovation, travailler avec un fournisseur qui comprend les réalités de l'assemblage de transformateurs peut réduire les délais de livraison et les reprises.Suzhou Hanyao Nouveaux matériaux Co., Ltd.prend en charge l'approvisionnement en matériaux d'isolation pour transformateurs à huile et peut fournir des composants convertis et des ensembles de matériaux correspondants pour les structures d'enroulement et de barrière courantes.

FAQ

Q1 : L’isolation des transformateurs est-elle principalement une question de rigidité diélectrique ?

La rigidité diélectrique est essentielle, mais la fiabilité à long terme dépend tout autant du vieillissement thermique, du comportement à l'humidité et de la stabilité mécanique. Un matériau peut être testé en laboratoire et échouer au début de son service s'il emprisonne l'humidité, se déforme sous le serrage ou se dégrade plus rapidement à des températures élevées.

Q2 : Pourquoi l’humidité cause-t-elle tant de problèmes dans les transformateurs à huile ?

L'humidité réduit la rigidité diélectrique et accélère le vieillissement de la cellulose. Cela augmente également le risque de décharge partielle en modifiant la répartition des contraintes électriques et en encourageant le suivi. Le problème est que l’humidité peut être emprisonnée dans les composants plus épais si le séchage et l’imprégnation ne sont pas effectués correctement.

Q3 : Quand dois-je envisager d’améliorer l’isolation à haute température ?

Envisagez des mises à niveau lorsque la température du point chaud est élevée, les surcharges sont fréquentes, la température ambiante est élevée ou le transformateur doit fonctionner de manière fiable avec un temps d'arrêt minimal. Les matériaux à haute température peuvent fournir une marge thermique supplémentaire et ralentir le vieillissement, mais ils doivent s'adapter à votre processus d'imprégnation d'huile et à vos jeux de conception.

Q4 : Pourquoi certains transformateurs réparés tombent-ils en panne à nouveau rapidement ?

De nombreuses pannes répétées et rapides se produisent parce que la réparation cible les symptômes (remplacement de l'huile, zone endommagée visible) mais pas la cause profonde : répartition de l'humidité, sources de contamination, problèmes de géométrie qui concentrent les contraintes électriques ou supports mécaniques affaiblis qui permettent le mouvement du bobinage.

Q5 : Quelle est la manière la plus simple de réduire les risques liés à l’isolation lors de l’approvisionnement ?

Traitez l'isolation comme un système : exigez une qualité de lot constante, confirmez l'emballage pour la protection contre l'humidité, vérifiez la compatibilité avec vos étapes de séchage et d'imprégnation d'huile et assurez-vous que les propriétés mécaniques correspondent aux forces que votre transformateur peut subir. Le bon fournisseur peut vous aider à faire correspondre les matériaux à votre conception au lieu de deviner.

Une liste de contrôle d'action rapide que vous pouvez utiliser aujourd'hui

Confirmez votre mois de fonctionnement le plus chaud et votre schéma de surcharge typique.
Cartographier les risques liés à l’humidité : conditions de stockage, manipulation sur site et capacité de séchage.
Examinez les supports mécaniques : conception des entretoises, pression de serrage et exposition aux vibrations de transport.
Assurez-vous que votre choix d’isolation prend en charge le flux d’huile (refroidissement) et ne crée pas de poches piégées.
Demandez une documentation de traçabilité et de cohérence pour chaque lot.

Si vous évaluezMatériaux d'isolation électrique sur les transformateurs à huilepour les nouvelles constructions ou les rénovations, une légère amélioration de l’ajustement des matériaux et de la compatibilité des processus peut se traduire par des années de durée de vie supplémentaire.

DireSuzhou Hanyao Nouveaux matériaux Co., Ltd.votre type de transformateur, votre classe de tension, vos attentes en matière de points chauds et les composants d'isolation dont vous avez besoin - etContactez-nouspour discuter des options matérielles appropriées et des modalités d’approvisionnement pour votre projet.
